电源电路电源

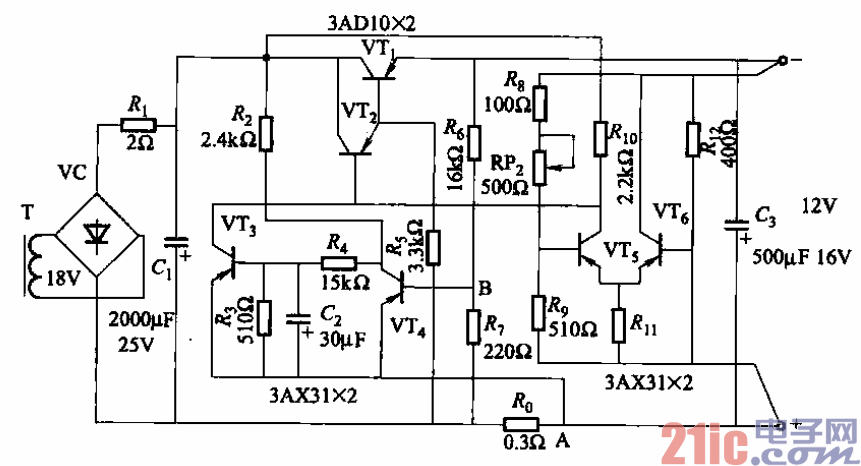

由三极管VTa、VT4、检测电阻Ro等组成过流保护电路。 该电源在过流或短路故障消除后,不能恢复正常工作状态(因为VT3导通条件没变,输 出电压仍为零)。若要复位,必须重新合闸或在VTa的集电极回路中串联一只复位按钮才行。 图中,电容Cz在电源合闸时起延时作用,保证VT4先导通,从而建立起输出电压;电 阻Rs的作用是保证调整管VTi有一个合适盼偏流。
