直流电动机脉宽调速电路

直流电动机脉宽调速电路
提问者:jacksonqwj 地点:- 浏览次数:2468 提问时间:07-03 21:12
我有更好的答案
提 交
1条回答
水木清华pretty 07-06 15:13

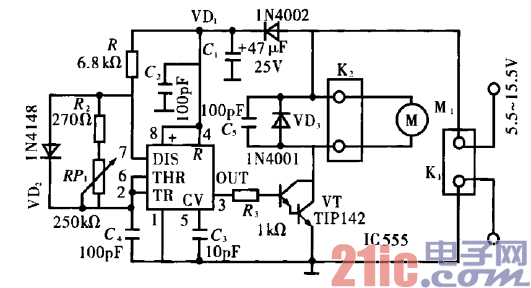

电路工作原理:目前虽然最常用的调速方法是脉宽调制,但

该电路用的是脉位调制(又称脉时调制)。集成块555在这里接

成方波调制器,其3脚输出的脉冲宽度是固定的0.5 ms(由R.、

C。的时间常数决定)。因此,每个脉冲持续期都通过VT使电动

机接通0.5 ms。这个时间足以使大多数电动机启动。
