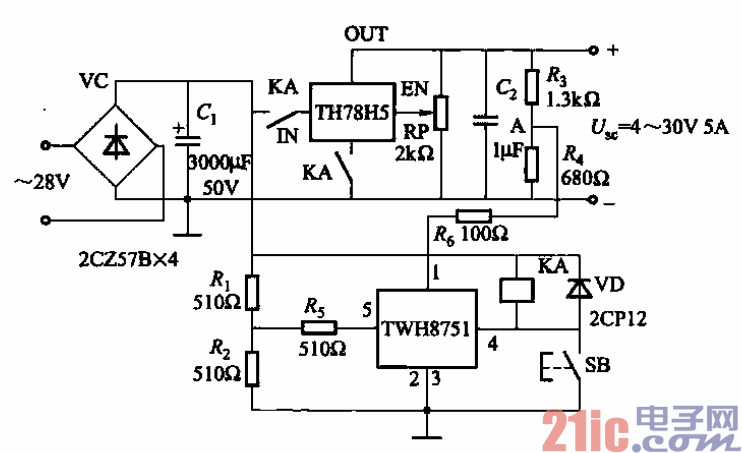

电路是一个由TH78H5精
密四端可调集成稳压器组成的稳压电源。
该电源具有输出电压可调范围宽、输出电流大、外围元件少、无需调试等优点。缺点是
TH78H5集成稳压器瞬间过载能力很差，使用时必须加过载保护。图中，由一块TWH8751
作过载保护。
正常时，继电器KA吸合。当稳压电源过载或短路时，A点电压低于1.6V，KA释放，
切断TH78H5工作电源，达到保护的目的。
调节电阻R4，可改变过电流设定值。调节RP，可改变输出电压值。
