MTD2003F步进电动机控制电路

提问者：60user189 地点：- 浏览次数：8796 提问时间：01-18 08:18

我有更好的答案

1条回答: 点睡12你吃的啥 01-23 05:32 回答数：被采纳数：

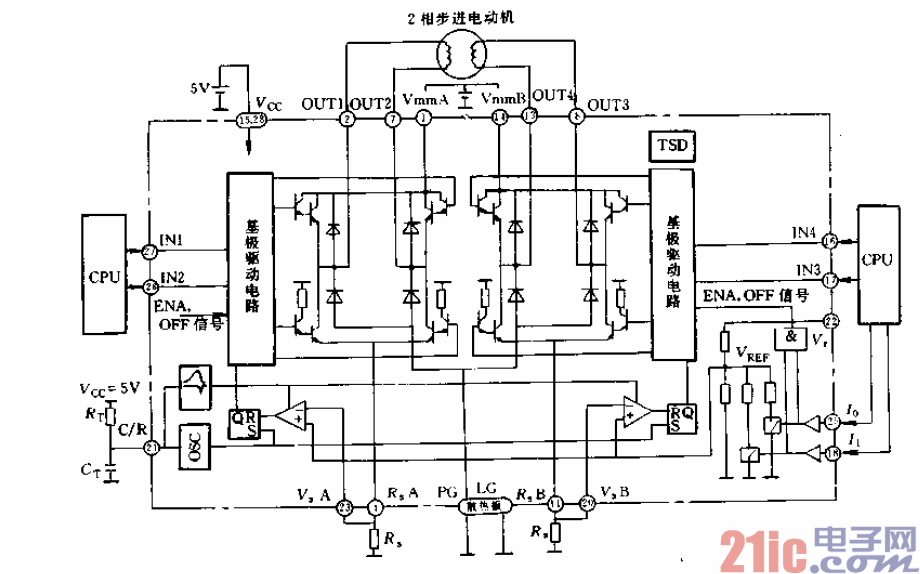

MTD2003F两相步进电动机驱动器该电路采用双电源：步

进电动机驱动缎电源v。。（推荐最大27V）和控制逻辑部分用电源

ycc（sv士5“）。它由功率级双H桥、基极驱动电路、电流控制

PWM电路、过热保护电路组成，参见图5 11。其基本特点如下：

(】)输入端均TTL/CMOS兼容，可直接接至cPu。

(2)四个输入端INl～lhi4与四个输出端OUT1～OUT4控

制真值表见表5一11。当输入为LL或HH时，输出为关断(OFF)

状态，防止出现上下桥臂直通。

 评论0  赞39
