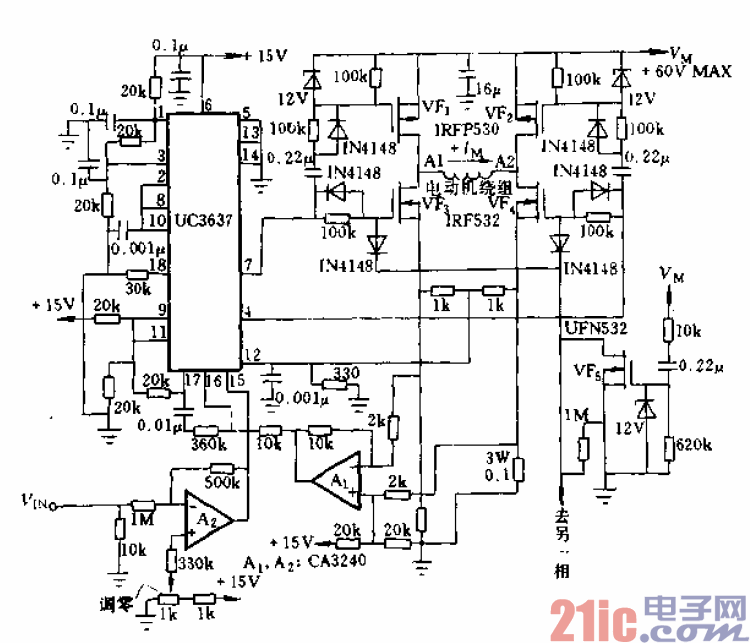

步进电动机电流PWM控制电路

利用UC3637产生H桥驱动信号V，。和WIN(7

脚和4脚)。它采用单电源vcc- +isv。用三个20kn电阻分压，

使Vi=lOV（1脚），V3-5V（3脚），三角波在s—iov内变化

（2脚输出）。内部比较器A的反相输入端为10脚、比较器B的同

相输入端8脚与2脚连接。比较器A和B的另一个输入端(11脚

和9脚)接17脚（误差放大器输出）。当此点施加电压在+s—iov

内变化时，4脚和7脚输出PWM的占空比被控制。但内部误差放

大器输出（17脚）有可能超过这个电压范围，会使PWM占空比

达到O%或IOO%。如前面指出，这是以电容耦合作P沟遭MOS-

FET栅极驱动必须避免的。因此9、11脚的输出用三个20kn电阻

分别连接至地、+15V和17脚，使17脚输出信号衰减。
