本电路最高电源电压为30V.输出相电流峰值为1.5A,连续
电流为0 7A。信号输入端是TTL电平兼容。

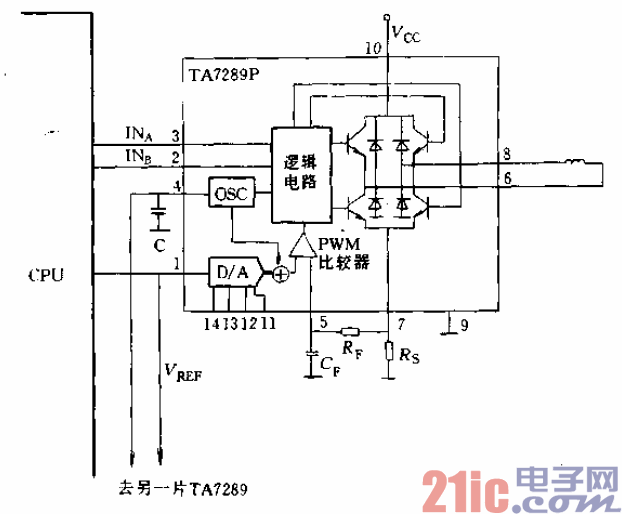

从原理框图可见,它内部主要组成部分是:振荡器
4bit的D/A转换器、PWM比较器、逻辑门电路、H桥功率开关。
它是一个双极性驱动电路,绕组电流的大小和极性取决于从l脚
输八的基准电压VREF和从11-14脚输入的4bit数据。流经绕组
的电流流过7脚外接的电流检测电阻Rs,产生压降经RF、CF低通
滤波器摅去噪声后,从5脚输入到PWM比较器的反相输入端。从
D/A转换器来的电流指令信号送入比较器的同相输入端,同时输
入的还有从振荡器来的锯齿渡信号。从比较器获得PWM信号用
来调制H桥的输出,使绕组电流跟随电流指令的变化而变化,实
现了电流的斩波控制。
