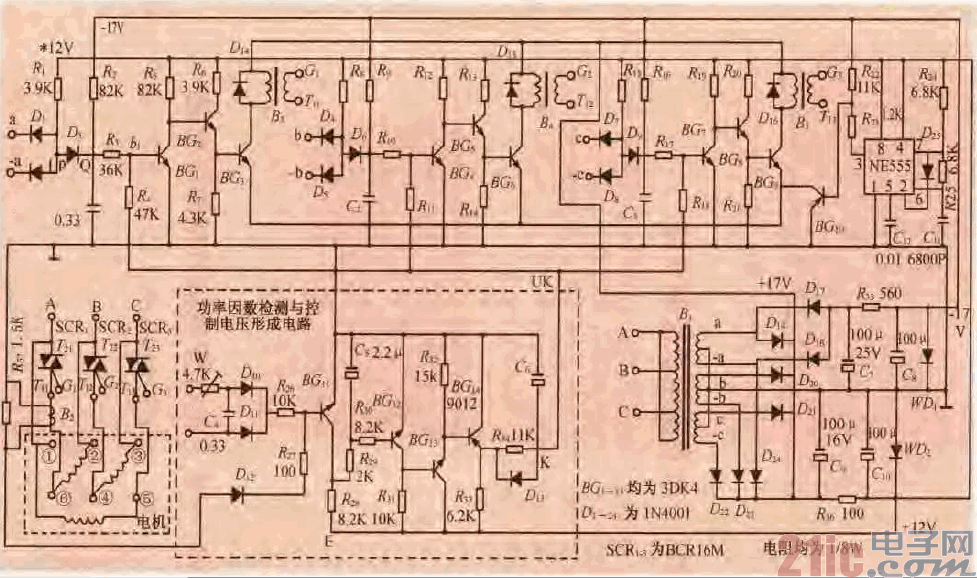

一款三相异步电机节电控制电路

F而分别介绍各部分的功能和朦理。

    (I)功率因数检删与控制电匪形成电路。这部分电路d BGu - BGu, D-．．一

n。且：和打关H1容元件等组成。它的功能是川来|盘测电压畸电流之Ih』的翱位*

系，从而确定目前的功率因数，根据这个关系去形成可控硅导通角的控制电压使

可控硅触发提前或是后移。电机轻载时，电压电流有效值降低电机负载增加时，

电压电流有效值上升，但负荷增至70%时可控硅全导通，和无节电电路时完全相

同。

    图中是BGn的基极电位由3个电压相加而成：经半波整流的电压Ua经WC4

移相，整流后的电压U'a和电流互感器（马）二次侧的正半渡在R37上产生的电压

经D12整流后的电压，在三者相加后Vbll点电压仍低于0.7V的范围内/3G1i截

止，其集电极输出幅度等于电源电压E的脉冲Ue，脉冲宽度随电机功率因数变

化。调节W可改变脉冲宽度，也就是改变空载时的控制电压Uk，使节电器与电

机的功率因数相适应。这个脉冲经R20、R30、c5组成的积分电路变成幅度较小的

连续电压，再经/ G12放大，BG13，/3G14的阻抗变换，在K点形成控制电压Uk。

    (2)同步锯齿波形成电路，A相同步锯齿波形成电路由日一功、R．、R2和

G．等组成。电机绕组w,接于电源AB两相之间，触发SCR，的同步信号也取自

日二次绕组＆和a。

    (3)加法电路和输出电路。加法电路和输出电路由/3G,~ BG3、R3 - R7和马

等组成。负极仕锯齿波uo由Ri输入，控制电压Uk由R4输入，两者相加的结

果Ubl为0.7V时，BG1导通，BG2、/3G3截止，马无脉冲输出。当Ubl低于0.7V

变负时，BGl截止，BG2、BG3导通，时基电路NE555所产生的lOkHz方渡通过

BGio、BG3送到脉冲变压器马，可控硅控制极G，将有触发脉冲，第一个触发脉冲

的位置会随控制电压Uk的降低而前移，随Uk的升高而后移。BC相，CA相的

加法电路和输出电路与AB相相同。

    （4】振荡器和电源。振荡器由时基电路NE555接成多谐振荡器，振荡频率的

选择是这样考虑的，其输出脉冲的宽度足以触发可控硅，而它的频率叉尽可能的

高，经计算，振荡频率选10Hz为宜。
