由单片OPA2541组成旋转变压器的激励电源

提问者：liruotian 地点：- 浏览次数：9653 提问时间：02-16 03:11

我有更好的答案

1条回答: 60user105 02-25 19:03 回答数：被采纳数：

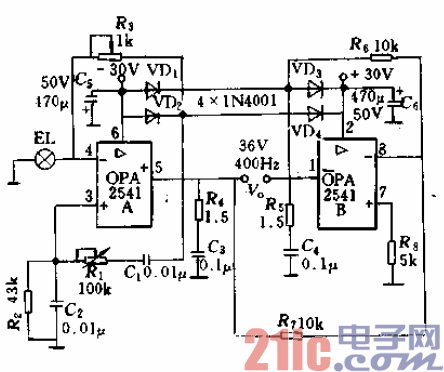

表示了OPA2541的两个功率放大器A和B的接线

圈。输出端5脚和1脚接旋转变压器原方两端，采用桥式接法。放

大器A接成文氏桥振荡器，利用白炽灯EL的非线性电阻特性来

控制回路增益，以维持输出电压不变。由R．、Rt、C-、C：网络组

成正反馈有源滤渡器，决定输出正弦渡的频率。风IR，决定放大器

B增益。四个二概管对输出电压进行钳位保护。R。C，、RsC．用作

抑涮噪声信号。用OPA2541组成的激励电源有良好的温度稳定

性，温度变化60'C时，输出电压变化仅0.05%。
