L298驱动两相步进电动机

提问者：骑海豚的少年地点：- 浏览次数：7553 提问时间：07-15 18:28

我有更好的答案

1条回答: nvski 07-17 11:12 回答数：被采纳数：

这三种功率集成电路包含四个各自独立的推挽式驱动器（即

四个半桥），可单独使用。例如，用来驱动单极性的绕组（四相步

进电动机绕组）或四台不可逆直流电动机控制。它也可两两组成

双H桥，每个H桥有各自的使能(ENABLE)控制端。每个半轿

有自己的输入控制端，控制端信号是TTL电平，芯片内有逻辑部

分电源。L293E和L298下桥臂NPN晶体管的发射极引出外引

脚，用来连接电流检测电阻。L293E每半桥有一个电流引脚，而

L298则每个桥有一个电流引脚。

L293E或L298可与L297或L6505步进电动机电流控制器

集成电路配合构成一个完整的两相步进电动机恒流斩波驱动电路

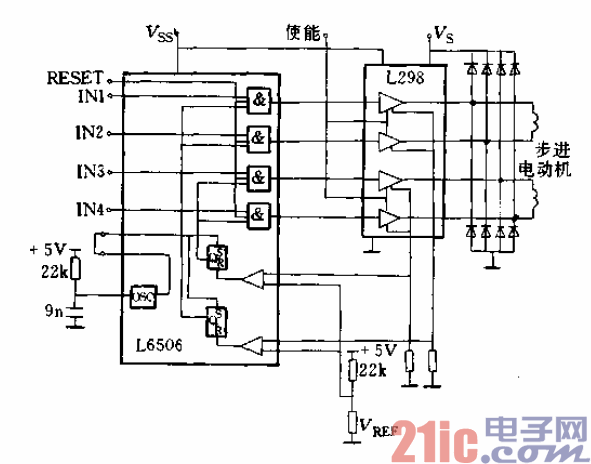

（参见量7节）。图11一15是使用L6506与L298组成的步进电动机

驱动系统。
