 电机控制电路电源



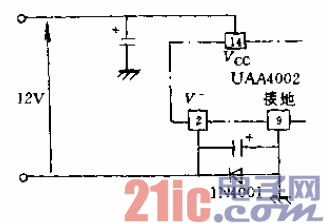

无负电源时UAA4002的正确应用电路原理图

无负电源时UAA4002的正确应用电路原理图

提问者：iecctv 地点：- 浏览次数：8652 提问时间：05-17 09:07

我有更好的答案

1条回答: dgfdf 05-26 07:29 回答数：1 被采纳数：0

无负电源情况下

UAA4002的应用：在有些应用

场台下，用户的基极驱动电路

的供电电源为单电源．此时可

用图12-31的电路保证

UAA4002正常工作的适当负

偏压，若一个二极管的压降不

足以使UAA4002正常偏置的

话，可考虑两个或三十二极管串聩。

 评论0  赞63
