IR2130在三相固定频率输出的电源系统中应用接线图

IR2130在三相固定频率输出的电源系统中应用接线图
提问者:ToGoodSoft 地点:- 浏览次数:9687 提问时间:01-24 07:14
我有更好的答案
提 交
1条回答
欧阳大大 01-25 23:37



应用举倒1R 2130的上述优点使它可方便地用于直流斩

渡调速、直流伺服系统、三相变频电源、功率开关电源以及变频

电源、不间断电源(UPS)和交流调速系统中,限于篇幅仅举三倒

说明其应用。

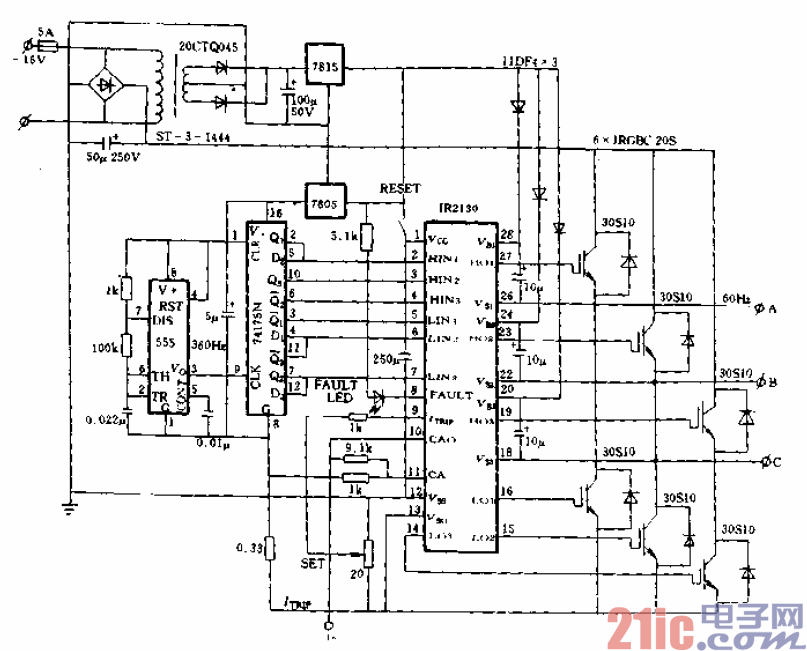

    (1)在六阶梯波三相固定频率输出电源系统中应用:图12-43

给出了一个典型的三相固定频率输出电源的原理图。图中.

IR2130自身工作的电源来自7805三端稳压器,其输入脉冲来自

74175N六分频器,而555非稳态多谐振荡器用作固定额率发生

器,它输出六倍输出频率的固定频率。显而易见,图中应用分流

器来测取负载电流的大小,且IR 2130输出的故障信号直接用来

驱动发光二极管进行故障显示。该电源可用来进行功率试验,并

可用来把工频交流电变为60Hz交流电作为兵工、航天系统实验

室中的供电电源。
