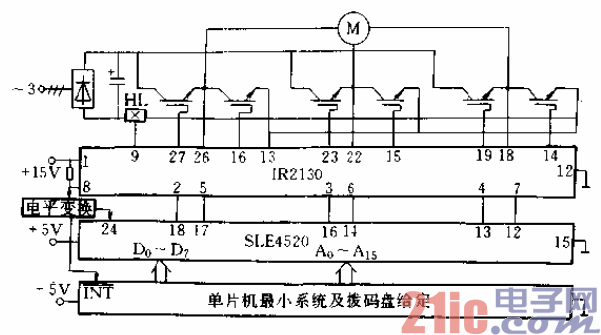

IR2130与单片机及SLE4520相结合用于三相变频系统图

与单片机及SLE4520相结合，在三相电动机变频调速系

统中的应用：由于SLE4520可通过改变其内部的四位分频控制器

的分频系数而改变其输出SPWM脉冲的频率，因此其与IR2130

相结合可方便地用于工频或中频及高频电动机变频调速系统中。

在这些系统中·主电路开关器件可为功率MOSFET,.亦可为功率

IGBT、MCT等。图12-45给出了以单片机最小系统作为SLE4520

三相高频SPWM集成块的外围支持来产生六路SPWM脉冲波，

而由IR2130完成三相逆变器中六个主功率IGBT驱动的三相电

动机变频调遵系统的原理图，图中，HL为霍尔电流传感器，它把

检测到的过电流或短路电流信号提供给IR 2130内部的比较器使

之翻转输出故障信号，既可用来封锁SLE4520的输出，又向单片

机申请中断，单片机响应后即进行中断处理，并完成相应的操作。
