高频领域HL402的正确应用接线图

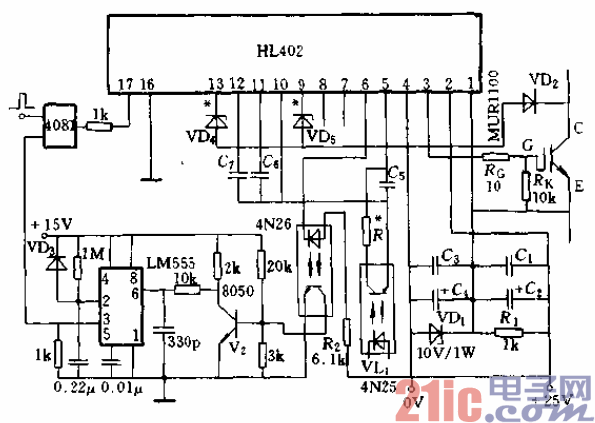

在高频使用场合，出现软关断时能封锁输入信号的应用

电路见图12-51。图中，LM555在电源合闸时置“1”，输入信号矿．。

通过4081与门进入HL402的17、16脚。当出现软关断时，光耦

舍器VL，导通，晶体管V,截止，v,集电极电压经iOkCL电阻、

330pF电容延迟5ys后，使LM555置“。”，通过4081与门将输入

信号封锁，此电路延迟sre.s动作是为了使IGBT软关断后再停止

输入信号，避免立即停止输入信号造成的硬关断。图中，C，、C。的

典型值为仉iFcF．C：、C。为iOOyF/25V，VD。、VD,可取o—sv。

率器件为IGBT的电力电子变流系统中作为驱动电路，以完成对

IGBT的最优驱动，防止IGBT的击穿损坏，本文列举几个例子说

明其在电力电子变流系统中的应用。
