 电机控制电路



带有防止飞弧短路保护功能的Y-△简降压动电路之一

带有防止飞弧短路保护功能的Y-△简降压动电路之一

提问者：butterflydw 地点：- 浏览次数：3346 提问时间：03-08 00:54

我有更好的答案

1条回答: 随行者011011 03-15 09:28 回答数：被采纳数：

(1)带防止飞弧短路保护功能的Y-△降压启动电路之一

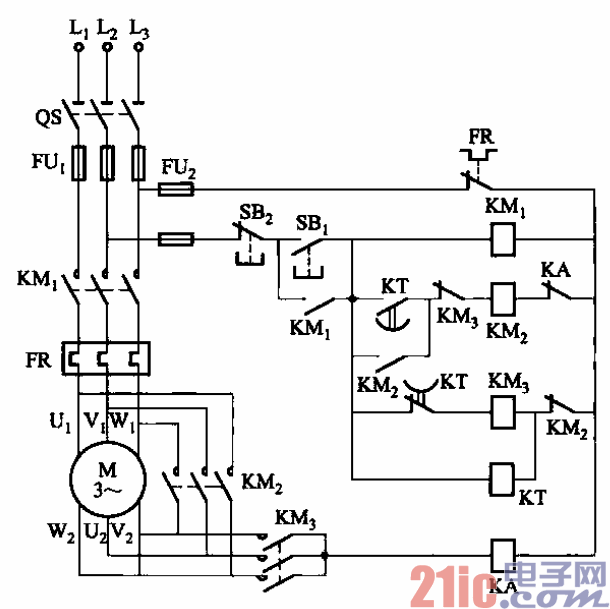

电路如图3-42所示。在接触器KM3的主触点电路中增加一只220V交流中间继电器

KA，只要有电弧形成的残压，KA就吸合。KA -吸合，其常闭触点切断接触器KMz线圈

回路，KM2不能吸合，只有待到电弧熄灭后才完成Y-△转换。

 评论0  赞89
