QJ3系列手动操作自耦降压启动电路

提问者：DreamForfuture 地点：- 浏览次数：5613 提问时间：05-22 07:29

我有更好的答案

1条回答: 丰盛慈爱 05-27 17:44 回答数：被采纳数：

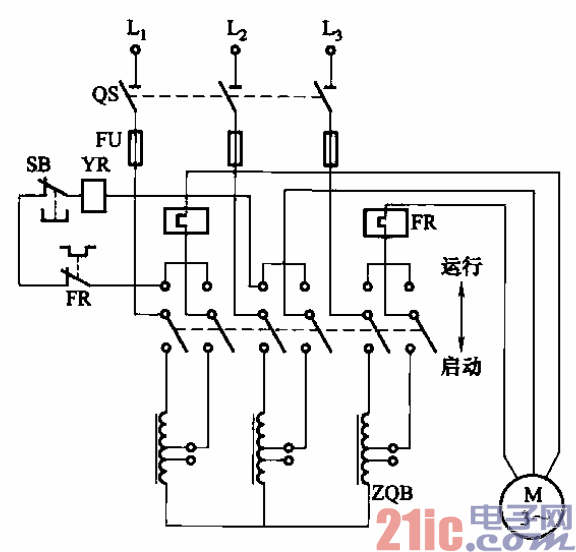

电路如图3-47所示。合上电源开关os,将操作手柄推至“启动”位置，三相交流电便

通过自耦变压器降压后与电动机相连。待启动完毕，把操作手柄拉向“运行”位置，自耦变

压器退出运行，电动机直接接到三相电源上作全压正常运行。此时脱扣线圈YR得电吸台，

通过联锁机构保持操作手柄在运行位置。停机时，按下停止按钮SB即可。

 评论0  赞49
