电磁制动控制电路

电动机及其拖动的生产机械具有惯性，电动机切断电源后并不能立即停转。因此，在要求电动机迅速

停车或准确停在某个位置，或缩短辅助工时及保障安全时，都需要采取制动措施。电气制动有以下方法：

    机械制动是利用机械装置使电动机在切断电源后迅速停转。采用比较普遍的机械制动设备是电磁抱闸。

电磁抱闸主要由两部分组成，即制动电磁铁和闸瓦制动器。

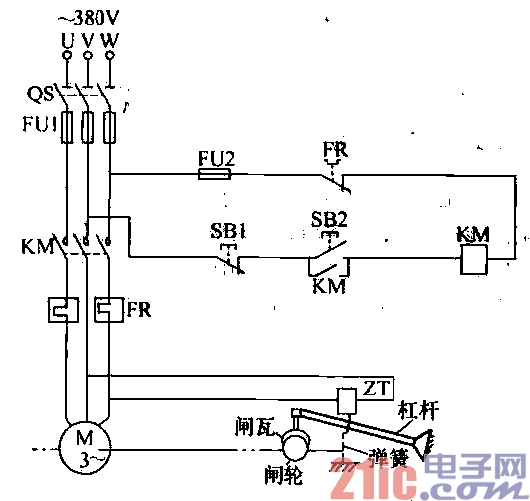

    电磁抱闸制动的控制线路与抱闸原理如图4122所示。按下按钮鞋论，接触器KM线圈得电动作，电动

机通电。电磁抱闸的线圈ZT也通电，铁心吸引衔铁而闭合，同时衔铁克服弹簧拉力，迫使制动杠杆向上

移动，从而使制动器韵闸瓦与闸轮松开，电动机正常运转。

  按下停止按钮SB1之后，接触器KM线圈断电释放，电动机的电源被切断，电磁抱闸的线圈也同时断

电．衔铁释放，在弹簧拉力的作用下使闸瓦紧紧抱住闸轮，电动机就迅速被制动停转。

  这种制动在起重机械上以及要求制动较严格的设备上被广泛采用。当重物吊到一定高处，线路突然发

生故障断电时，电动机断电，电磁抱闸线圈也断电，闸瓦立即抱住闸轮，使电动机迅速制动停转，从而可

防止重物掉下。另外，也可利用这一点将重物停留在空中某个位置上。
