固定电源相序的控制电路

在采用三相380V、50Hz电源供电的电动机电气电路中设置三相电源相序保护电路，可以防止当电源

相序接错时电动机由于运转方向相反而造成的机械损坏或生产事故．    ．

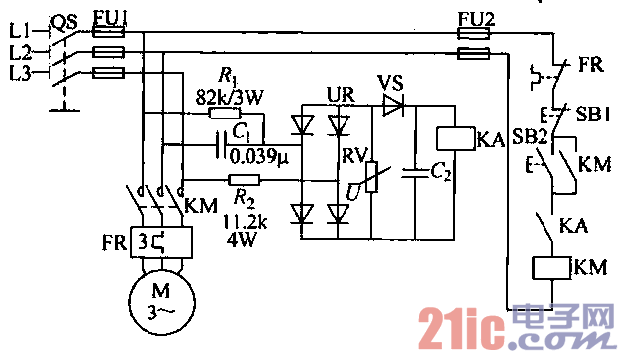

固定三相电源相序的电动机控制电路如图4-44所示。

    三相电源Ll相和L2相上分别接有电阻RI

和电容c1．公共端为0。L3相上接有电阻Rz与

桥式整流器uc串联电路，然后也交汇于公共端

o。桥式整流器uc的直流输出电压经稳压二援

管vs，给继电器KA的线圈供电，电容C2起平

滑线圈上直流电压的作用。压敏电阻RV正常情

况下不导通，当桥式整流器UC输出端出现过电

压时．RV导通，吸收过电压，以保护稳压管

vs、继电器KA和电容C2不损坏，从而确保继

电器KA不产生误动作。

    当三相电源Ll、L2、L3为正向相序时，继

电器KA上的电压约为23V，KA得电吸合，其动台触点闭合，接通控制电路电源，可以起动电动机。

    当三相电源Ll、12和L3相序接错时，继电器KA上的电压约为5v，不能得电吸合，其动合触点保

持断开，不能接通控制电路电源，不能起动电动机。

    该相序保护电路兼备断相保护功能。当L3相断相时，桥式整流器uc将无输入交流电压，也就投有直

流电压输出，继电器KA无电．其动合触点仍保持断开。
