直流电动机的正反转控制电路b

提问者：60user93 地点：- 浏览次数：6560 提问时间：01-14 02:33

我有更好的答案

1条回答: 60user70 01-16 08:41

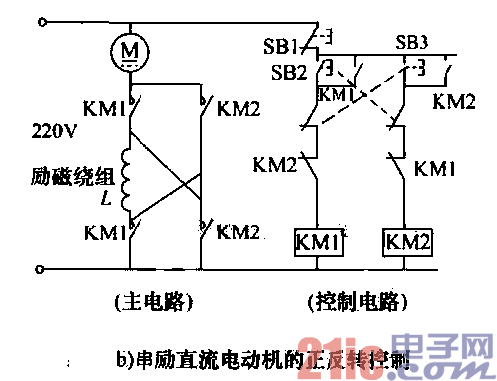

在控制电路中按下SB2时，交流接触器KM1线圈得电，KM1的动合主触头KM1接通，直‘流电动机

M正转；当按下SB3时，交流接触器KM2线圈得电，KM2的动合主触头KM2接通，电路实现交叉连接，

改变电枢回路中的电流流向，直流电动机M反转。电路中实现互锁，接通一条支路时，立即切断另一条支

路。谰节RP可以改变电动机的转速。如图4-25a所示．对于串励直流电动机的正反转控制，

 评论0  赞66
