直流电动机串电阻起动电路

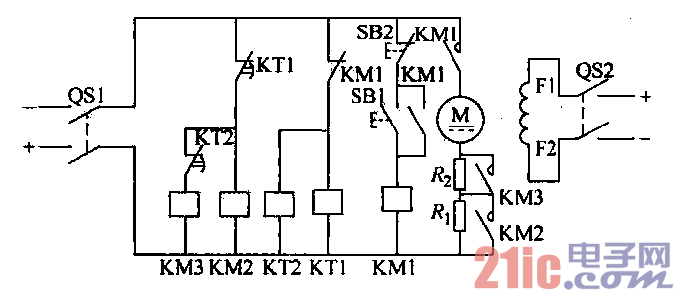

用时间继电器来自动控制他励直流电动机两级串电阻起动控制电路。其工作原理如下：

    首先合上开关QS2、Qsl，励磁绕组Fl、F2获电励磁，与此同时，时间继电器KT1和KT2的线圈也

同时获电，它们的动断触点瞬时断开．使接触器KM2、KM3的线圈断电，于是并联在起动电阻Ri和Rz

上的接触器动合触头KM2和KM3处于断开状态，从而保证了电动机在起动电阻全部串人电枢回路中后，

电动机才能起动。

    按下起动按钮SBI，接触器KM1线髑获电动作，接通电枢回路，并自锁。电动机在串入全部起动电阻

情况下减压起动。同时由于KM1舶动断触头断开，使时间继电器KT1和KT2线圈断电并延时释放，其中

的KT1动断触点经过一定的延时时间，先延时闭合，接触器KM2线圈获电，其动合触头闭合，将起动电

阻RI短接，然后KT2动断触点适时闭合将电阻岛短接，电动机起动完毕，投入正常运转．
