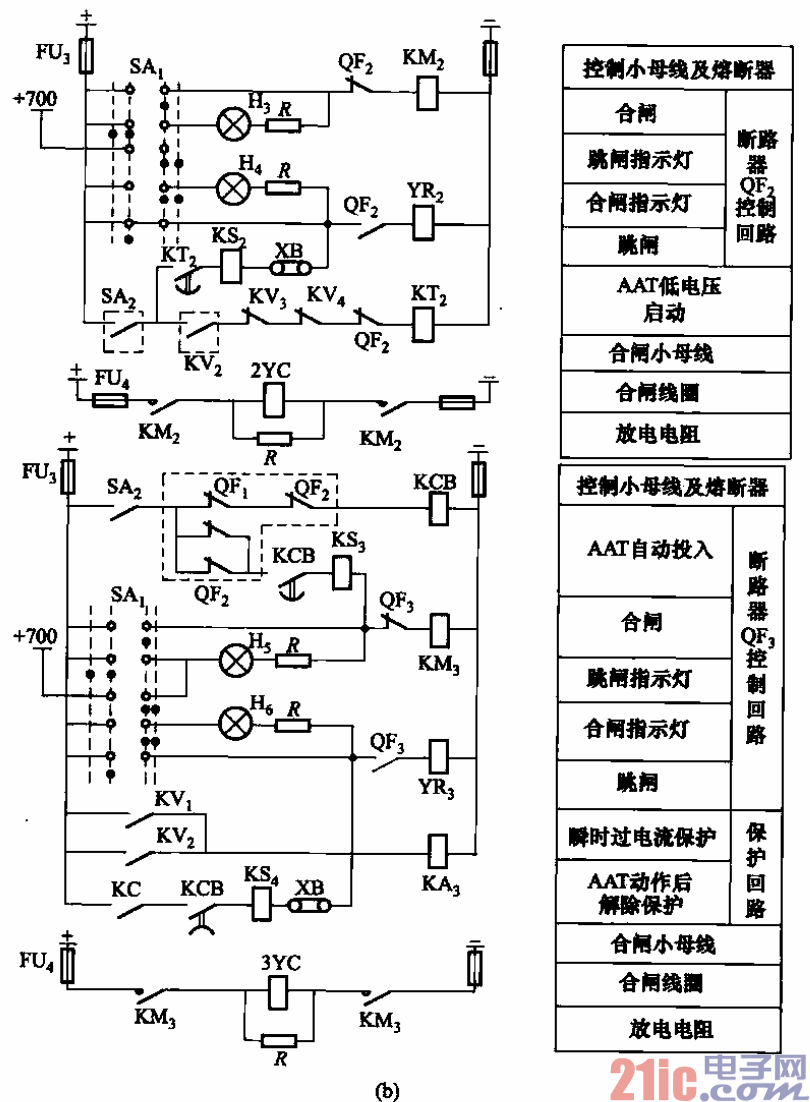

对于有两个独立电源、单母线分段互为备用的接线，备用电源自动投入装置( AAT)
应装在分段母线断路器上，其电路如图14-145所示。该电路采用直流操作电源，启动方式
采用带时限的低电压启动。
图中，控制开关SAi用来操作断路器．选择开关SAz用来投切AAT装置，虚线框内
的接点表示是从控制回路中引来的。
当负载电流为丑时，调节电位器RP，使继电器KA剐可靠吸合。
