同步电动机电抗器降压、按定子电流变化加入励磁的启动电路

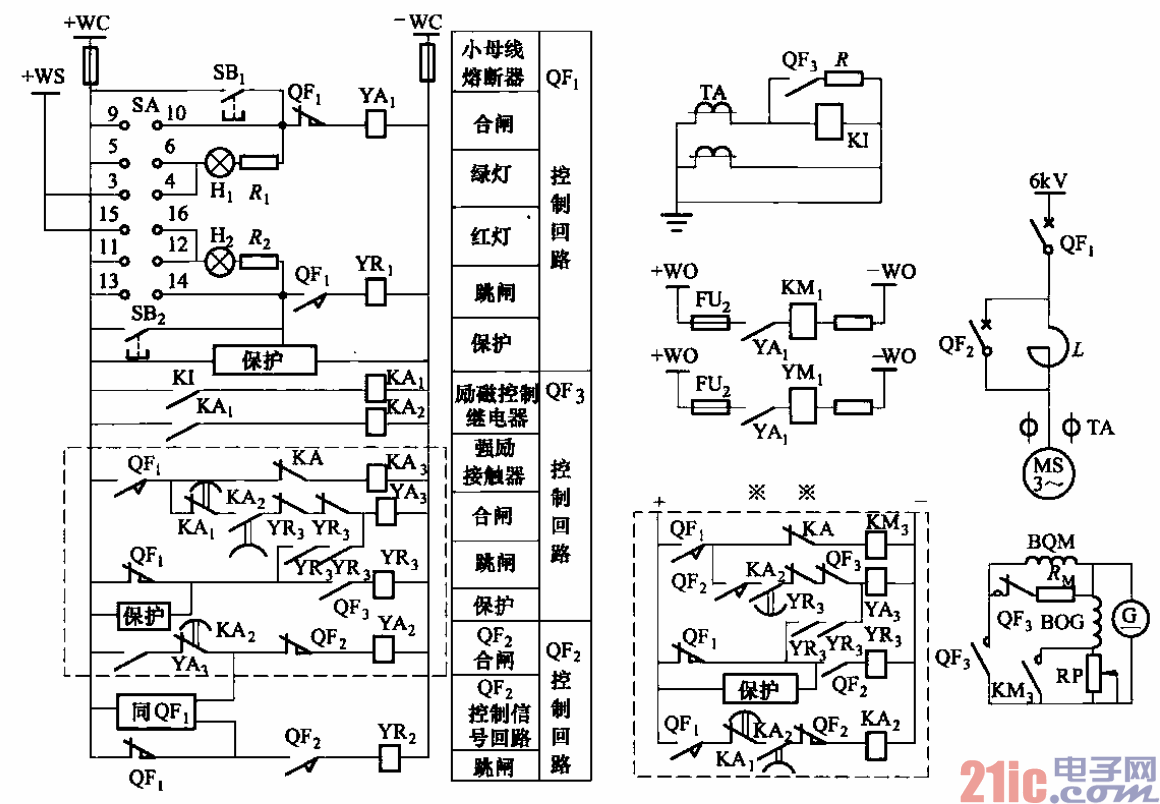

电路如图3-189所示。图中，SA为控制开关；SBi为合闸按钮；SBz为跳闸按钮；

YAa为灭磁开关的合闸线圈；YR3为灭磁开关的跳闸线圈；图中，触点QF3为灭磁开关各

触点。灭磁开关，用一只断路器改制而成。

    同步电动机的电源由断路器QFi控制。启动时，断路器QF2断开，同步电动机经电抗

器L降压启动，待电动机达到准同步转速及以上时，将断路器QFz合闸，短接电抗器L，

则同步电动机在全压下运行。

    当灭磁开关QF3合闸时，其常闭触点断开灭磁电阻RM回路，励磁机对同步电动机进

行励磁；当QFa跳闸时，励磁机退出同步电动机的磁场回路，而将灭磁电阻RM接人同步

电动机的磁场回路进行灭磁。

    励磁电流大小可以通过调节变阻器RP来改变。

    图中．标有“※”的虚框内电路为轻启动控制电路；标有“※※”的虚框内电路为重启

动控制电路。
