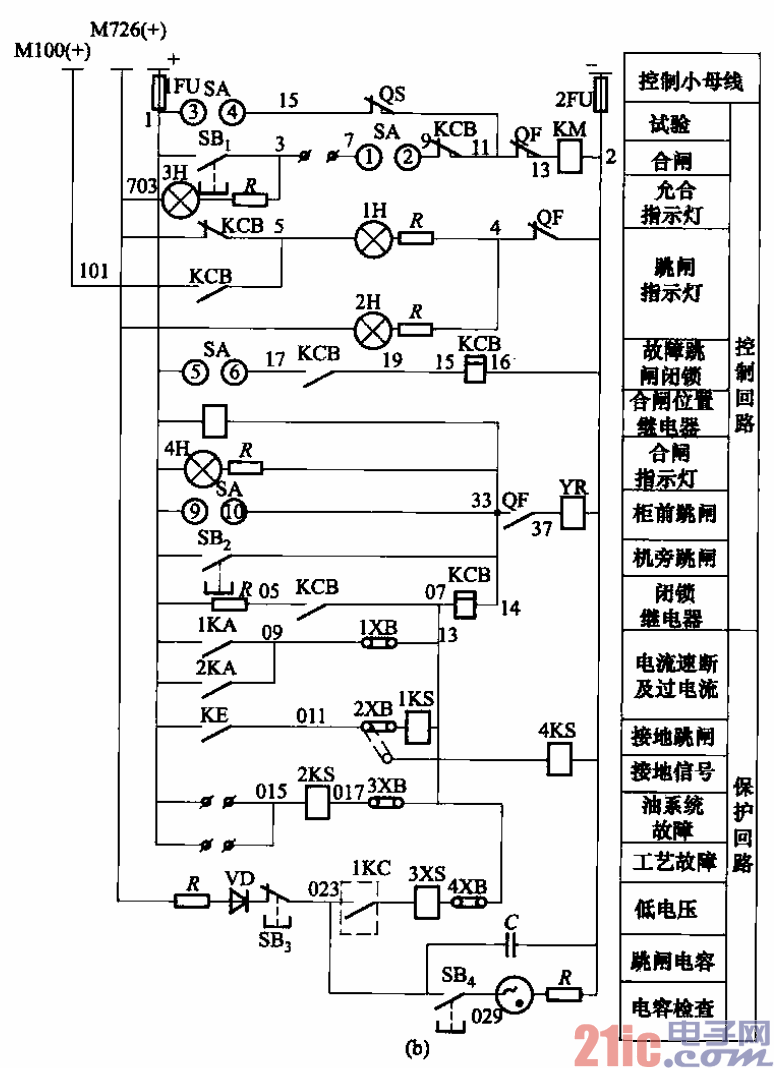

高压异步电动机操作系统及综合保护电路如图4-58所示。该电路采用电磁操作机构
(直流接触器KM接通断路器QF的合闸线圈YC)。
该线路设有以下保护：
①电流速断和过电流保护(1KA、2KA)，作用于跳闸；
②低电压保护[KV1、KVz、KV3（图中未画出）、2KC]，作用于跳闸；
③低周率保护(经中间继电器触点KC)，作用于跳闸；
④励磁故障保护，作用于跳闸；
⑤励磁风机故障保护(经延时继电器KT)，作用于跳闸；
⑥油系统故障，作用于跳闸。
