直流有刷电动机的工作原理示意图

提问者：60user197 地点：- 浏览次数：8323 提问时间：06-06 22:45

我有更好的答案

1条回答: NoKen 06-07 20:59

直流有刷电动机的工作原理示意图

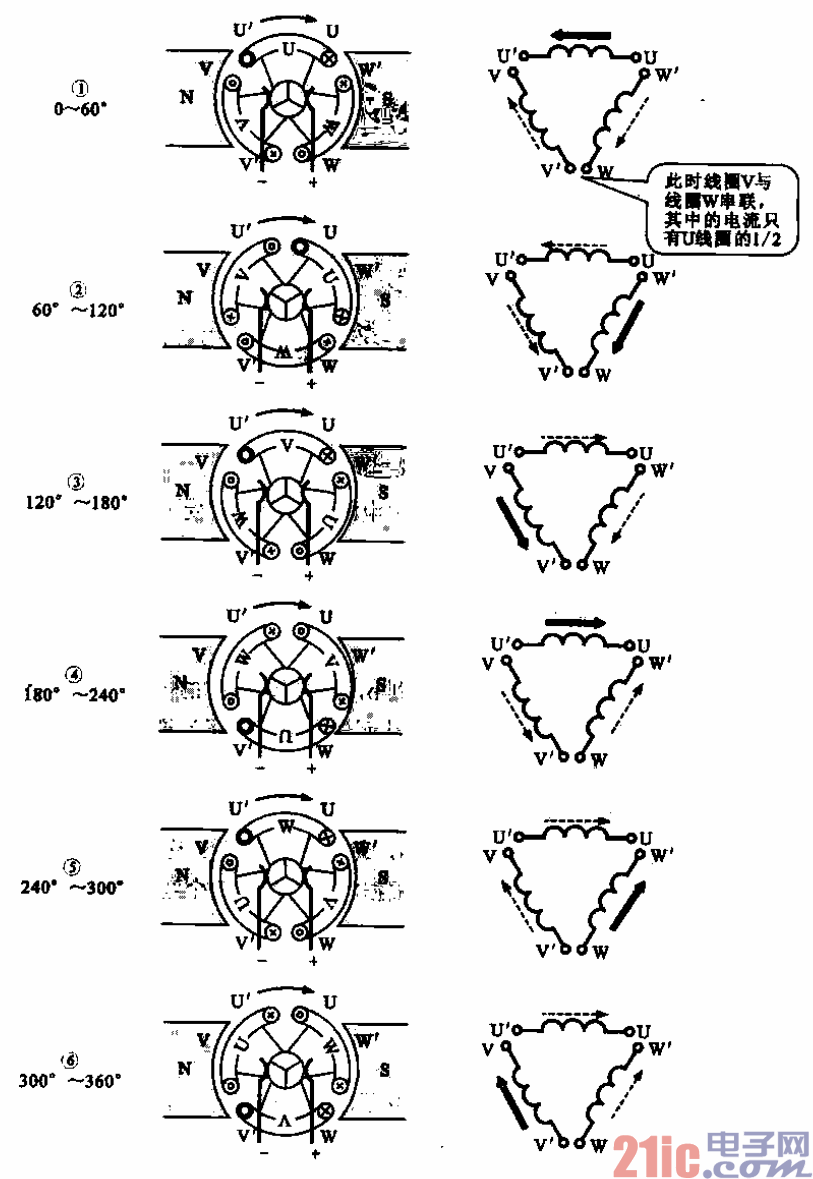

所示是直流有刷电动机的工作原理示意图，图845①所示是0—600的状态，此时电源正极

经电刷加到线圈U端，经U线圈从U’流出经电刷负极形成回路，由于线圈在定子磁极所形成的磁场中，

受到磁场的作用力，顺时针旋转，此时线圈V与W相串联，其中的电流只有U线圈中电流的1/2。

    图8-45②所示是6Qo～1200的状态，此时电源正极经电刷加到线圈W’端，经线圈W后由线端W

端再经电刷负极流出形成回路。主电流在线圈W中流动。

    图8-45所示③是120a—1800的状态，电源整机经电刷、线圈VIv 7到电源负极。

    图中④～@是转子转动1800～3600角的状态．这样，刚好完成一周期的循环。
