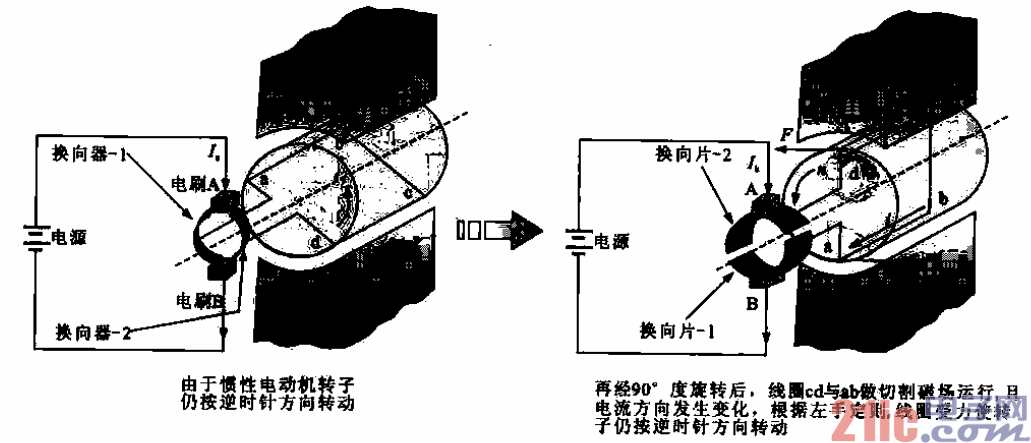

直流有刷电动机电流方向与线圈转动方向示意图
当转子转过900时，两个线圈边处于磁场物理中性面。而且电刷也不与换向片接触，线圈中没有电流
流过．P=0，转矩消失。但是由于机械惯性的作用，转子将冲过一个角度。这时线圈中又有电流流过，其
电流流通路径为通过电刷A、换向器-2、线圈边dcba，最后经换向器一1及电刷B回到电源的负极．其电
流方向与线圈转动方向如图844所示。由图可知，根据左手定则，两个线圈边受力的方向仍是推动电枢
逆时针转动。
由此可见，一个线圈边从一个磁极范围经过中性面到了相邻的异性磁极范围时，通过线圈的电流方
向已改变一次，因而转子的转动方向保持不变。改变线圈中电流方向是靠换向器和电刷来完成的。
