直流电动机的反转电路

    在实际应用中，要求一些直流电动机必须既能正转，也能反转，例如录音机和录像机中所使用的直

流电动机等。改变电枢绕组的电流方向，或者改变定子磁场的方向，都可以改变电动机的转向。但对于永

磁式直流电动机来说，则只能通过改变电流方向来实现改变电动机转向的目的。

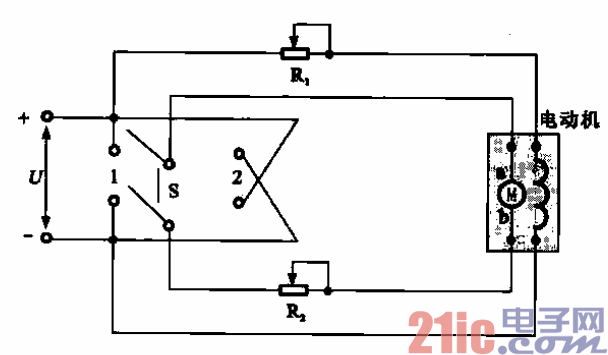

    图所示为直流电动机正、反转控制电路，图中Rt、Rz是可调屯阻器，改变Rl的电阻值，可以

改变励磁绕组的电流，起到调节磁场强弱的目的；而改变R2的阻值，可以改变电动机的转速。图中的双

刀双掷开关s是用来改变电动机旋转方向的控制开关。当将开关s拨向“l’'位置时，电流从a电刷流入，

从b电刷流出i当将开关S拨向“2”位置时，电流从b电刷流入，从a电刷流出。可见，改变开关S的

状态，就能改变电枢绕组的电流方向，从而实现改变电动机转向的目的。

。    在电源和龟动机之间只要连上～个开关，就可以控制电动机的启动和停止，这就构成了一个简单的

电动机驱动电路。若要缩短停止的时间，可以在停止时使用能耗制动。只是增加了一个使电流走捷径的通

路，电阻器是为了限制发电电流不致过大。但是这些电路都不能改变流入电动机的电流方向，电动机不能

够反方向旋转。
