采用HIP6301和HIP6601芯片的2相CPU电源电路

提问者：陈囝囝100 地点：- 浏览次数：6563 提问时间：03-31 17:11

我有更好的答案

1条回答: cnmkwnefd 04-01 16:48 回答数：被采纳数：

采用HIP6301和HIP6601芯片的2相CPU电源电路

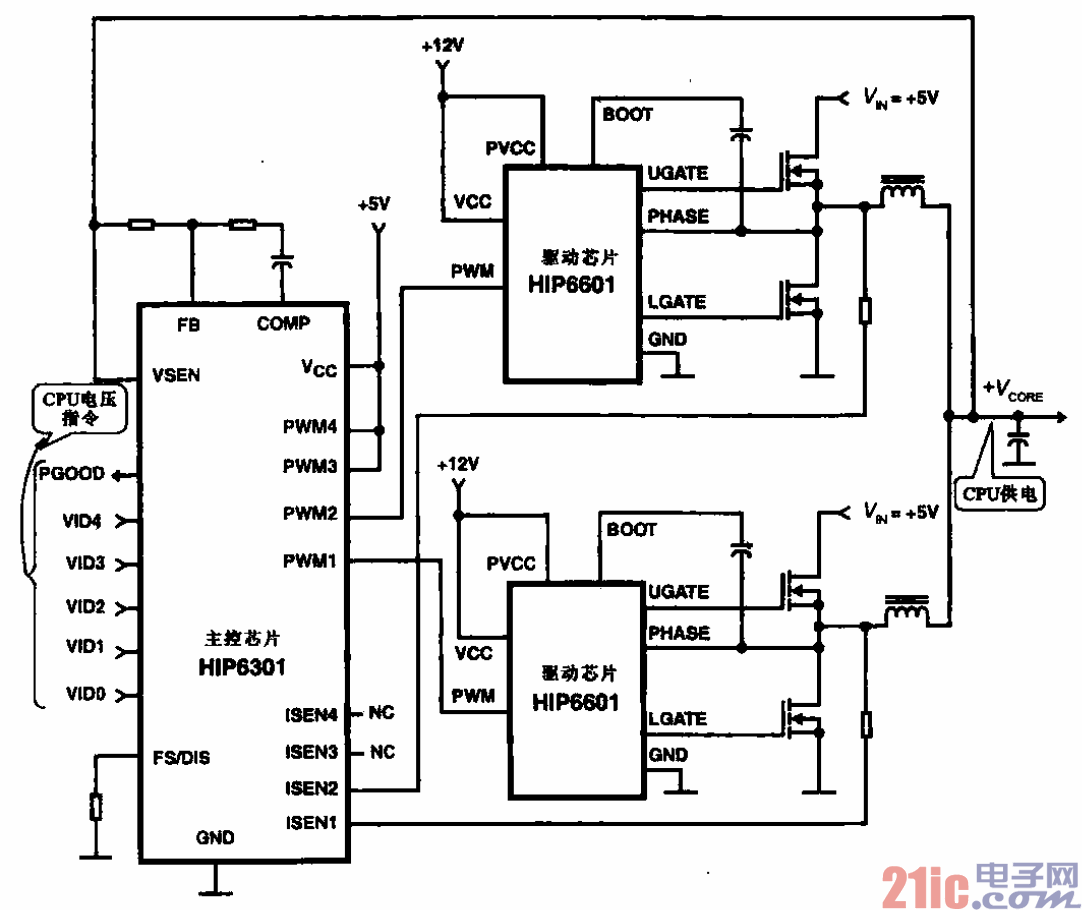

所示为采用HIP6301和fflP6601芯片的2相CPU电源电路。该电路中采用一只HIP6301

芯片作为该电路中的主控芯片，两只fflP6601芯片为PWM信号驱动芯片。

该电路将+5 V电源变成CPU所需的直流电压(1.5 V—1.9 V)，CPU工作时将所需要电压值的指令

代码送到主芯片的VIDO—VID4，主芯片通过指令代码的识别，再去控制PWM信号的相位和脉宽，使

最后输出的电压值符合CPU芯片的要求。
