典型针式打印机开关电源的基本结构

典型针式打印机开关电源的基本结构

提问者：yisen282 地点：- 浏览次数：1510 提问时间：02-26 15:20

我有更好的答案

1条回答: adolclistin 03-04 20:53 回答数：0 被采纳数：0

典型针式打印机开关电源的基本结构

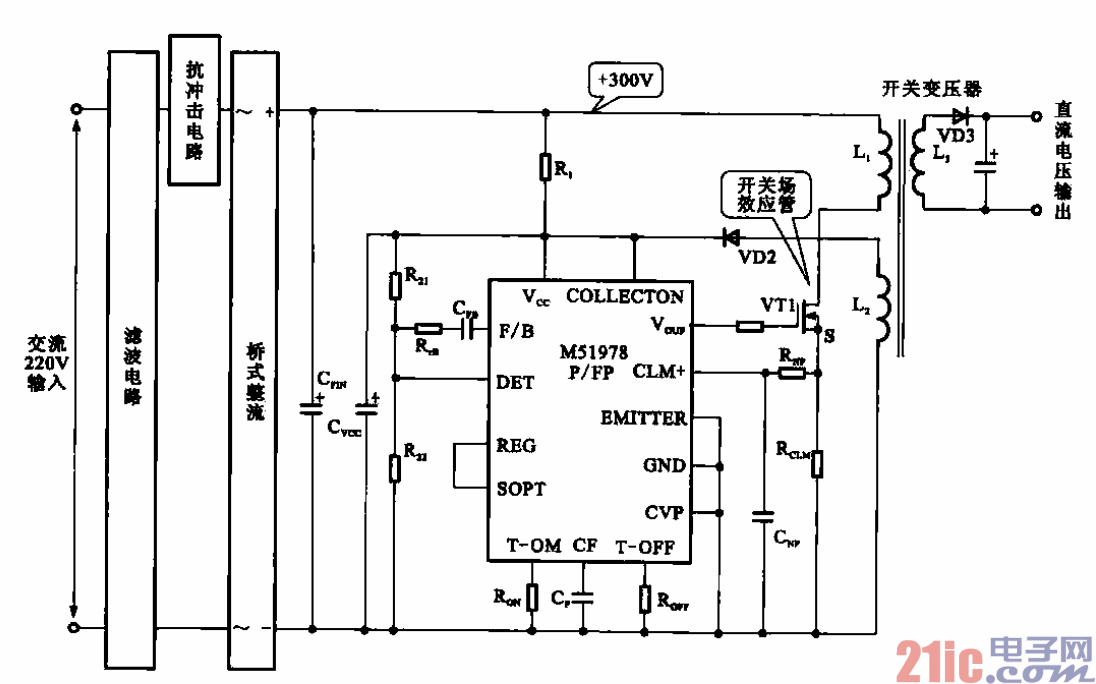

所示为典型针式打印机开关电源的基本结构。由图可知，M51978是开关振荡集成电路，

VT1是开关场效应晶体管，交流220 V经滤波和桥式整流堆输出+300 V直流电压，该电压经启动电阻

Ri加到开关振荡集成电路的供电端vcc，同时经开关变压器初级绕组加到开关场效应晶体管VT1的漏极，

开关变压器L2为正反馈绕组，为开关IC提供正反馈信号，使开关电源启振，于是次级整流滤波后输出

直流电压。
