长延时恒流充电电路

长延时恒流充电电路

提问者：hanyan533 地点：- 浏览次数：1928 提问时间：02-23 08:28

我有更好的答案

1条回答: 四哥201311 03-01 06:56 回答数：0 被采纳数：0

长延时恒流充电电路

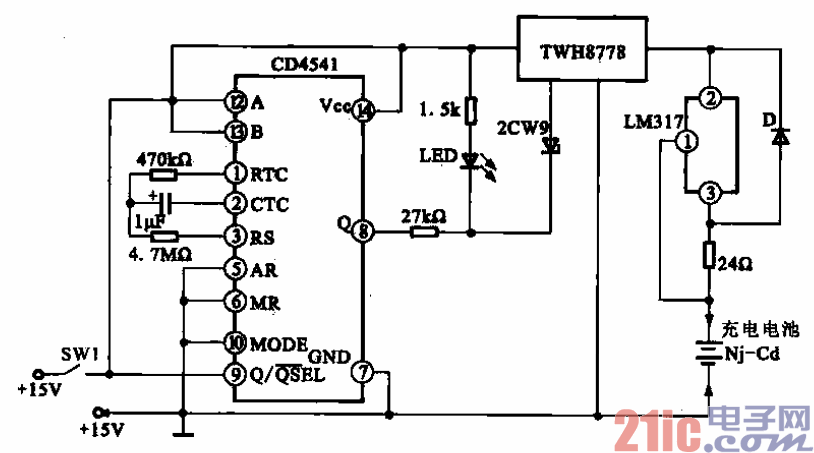

所示为一种采用CD4541构成长延时恒流充电的电路，适合于对Ni-Cd电池充电。当电源

接通后，CD4541@脚输出高电平使电子开关TWH8778导通，由LM317构成的恒流源对电池充电。经

过十几个小时后，CD4541输出变为低电平．TWH8778切断电源，充电结束。
