OTL低频功率放大电路

OTL低频功率放大电路省去了笨大的

变压器，是一种性能良好的放大电路。

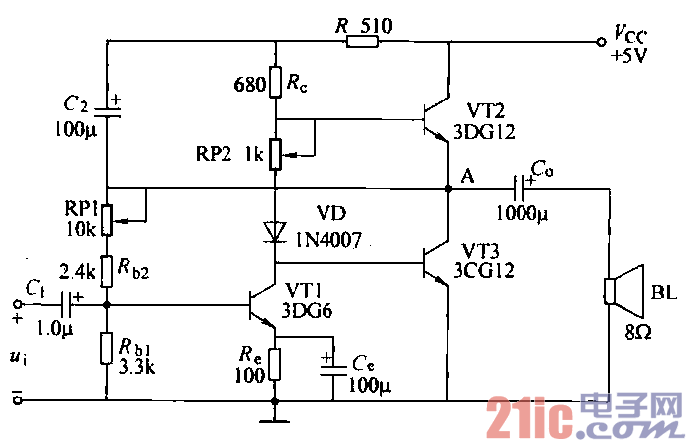

OTL低频功率放大电路如图所示。

    晶体管VT1为3DG6，VT2为3DG12，

VT3为3CG12。元件参数参考数值如图21-

12所示。

  其中VT1为推动级（也称前置放大

级），工作于甲类状态，它的集电极电流

Ici由电位器RP1进行调节。Icl的一部分流

经电位器RP2及二极管VD．给VT2、

VT3提供偏压。VT2、VT3是一对参数对

称的NPN和PNP型晶体管，它们组成互

补推挽佣。功放电路。由于VT2、VT3

晶体管都接成射极输出器形式，因此放大器具有输出电阻低、负载能力强等优点，适合于作功率输出级。

调节RP2，可以使VT2、VT3得到合适的静态电流而工作于甲、乙类状态，以克服交越失真。

    静态时要求输出端中点A的电位“一Ⅵr／2，可以通过调节RP1来实现，由于RP1的一端接在A点，

因此在电路中引入交、直流电压并联负反馈，一方面能够稳定放大器的静态工作点，同时也改善了放大器

的非线性失真。    ，

    c2和R构成自举电路，用于提高输出电压正半周的幅度，以获得大的动态范围。
