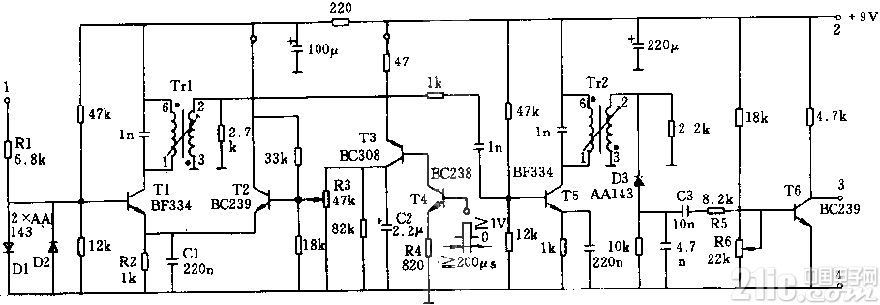

该电路工作电压9V，消耗电流仅5mA，可在家150～180kHz范围内调整频率，带宽约为了20kHz，以确保只有宽于70us的脉冲才能通过和被放大。
接收器输入端子直接接传感器，从而也即与振荡器相连。在出现超声波脉冲时，在T1基极上的信号电压由二极管D1、D2限制到较低的数值。晶体管T1和T5 构成两级高频放大，而后经D3整流，控制作为阈值开关的输出晶体管T6，其阈值由R6调整。晶体管T2、T3、T4为附加级，用于控制第一个高频级。
变压器绕组数据：端6～1间：200匝，0.03mm铜漆包线;端3～2间：95匝，0.03mm铜漆包线。
