100W反相功率合成放大器的实际电路

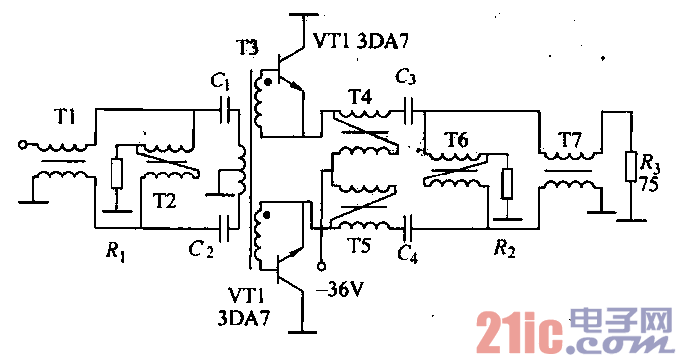

反相功率台成放大器的实际电路如图所示。晶体管：VT1、VT2均为3DA7，工作辛1.5～

18MHz．输出功率loow。

    元件参数参考数值如下；

    1)晶体管：VT1、VI2型号均为3DA7。

    2)电阻：Rl -16fl，岛=16fl，咫-75fl。

    3)电容：c1 =Cz =C3=G=O. OlptF。

    由传输线变压器Tl构成反相功率分配

器，信号源电压加D端，在晶体管VT1和

VT2的输入端A端和B端，分别得到反相的

电压信号，实现了反相功率分配的目的。晶

体管VT1和VT2对反相的输入电压信号分

别进行放大，输出反相的功率信号。

    晶体管VT1和VT2输出的反相的功率信号，加在传输线的变压器T2的A端和B端，合成于D端的

负载，实现了反相功率放大的目的。

  厦相功率合成放大器的晶体管vri和VT2交替导通，流过反相电流，这在电源的利用上是合适和经

济的。
