安全型直流稳压电源

安全型直流稳压电源

在电子电路中常要用直溺E稳压电源，但一般直流稳压电源在负载发生短路时，很容易烧坏稳压电源；

稳压电源投生故障，也容易造成输出电压过高而烧坏用电负载。为了克服上述不足，提高稳压电源工作的

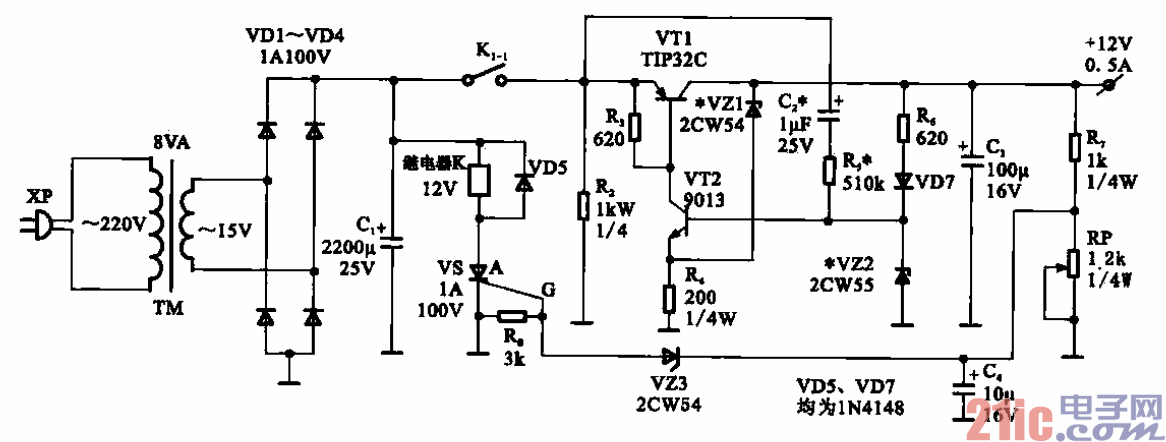

安全可靠性，可采用如图所示的安全型直流稳压电源。

    此电源电路的调整管VT1．放大管VT2采用不同类型的晶体管。VT1用PNP管，、T2用NPN管。

电阻器R4、R6和稳压管VZ1、V22组成稳压管比较电桥用于电压误差的测量．其优点是测量灵敏度高，

输出电阻值小，可给放大管提供较大的基极电流，有利于提高稳压精度。由c2、Rs构成的启动电路是此

稳压电源电路所特有的，如果没有启动电路，在接通电源后，VT1、VT2均处于截止状态，无输出电压。

    附加的过电压保护电路由电阻器R7，电位器R构成的分压器，抗干扰电容器C4，稳压管V23，电

阻器＆，可控硅vs及继电器K组成。当输出电压乩因某种故障原因升高到超过RP所设定的值时，V23

发生击穿，可控硅vs被触发导通，继电器K得电动作，其常闭触点K1.1断开无输出，保护了用电负载。

过压保护具有记忆性，只有切断输入电源，可强娃才能恢复截止状态。排除过压故障后，才能恢复正常供电。
