稳压控制电路

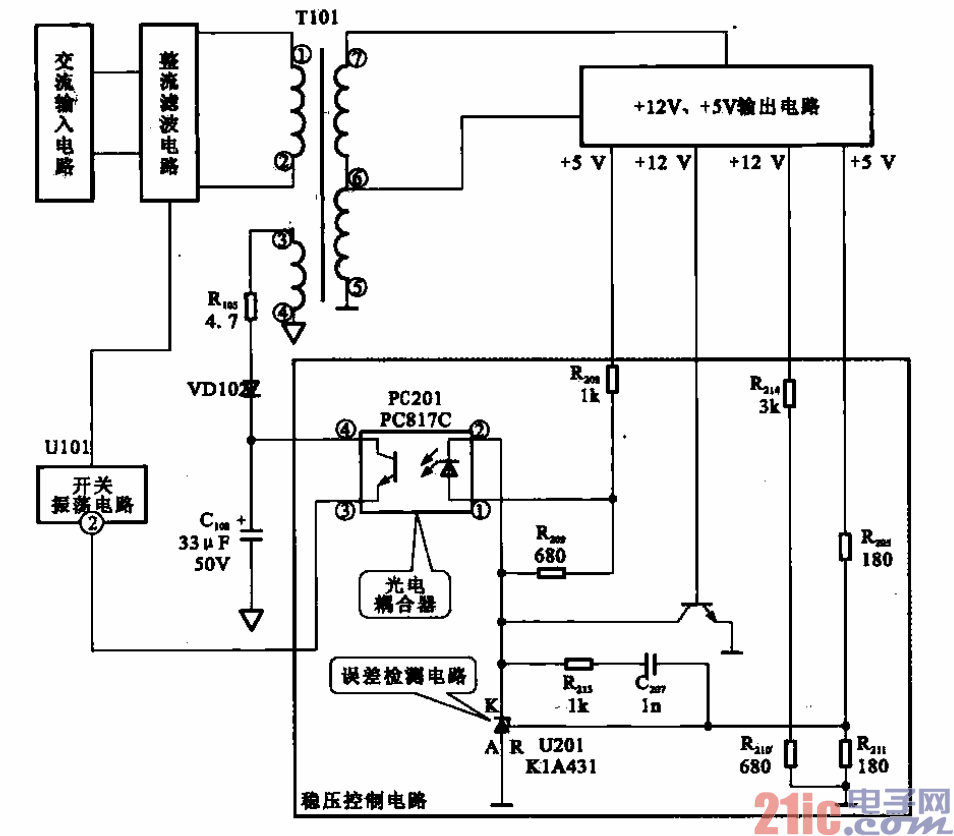

    稳压控制电路主要由Ul0\、光电耦合器PC201、误差检测电路U201 (KIA431)及取样电阻器R205、

R:z11、R214、RZIo等组成，如图2-41所示为电源电路中的稳压控制电路。

    误差检测电路设在+5 V的输出电路中，R205与R2ll的分压点作为取样点。当开关变压器次级+12 V

或+5 V输出电压升高时，经取样电阻器分压加至U201的R端电位升高，U201的K端电压则降低，使流

经光电耦台器PC201内都发光二极管的电流增大，其发光管亮度增强，光敏三极管导通程度增强，最终

使流入Ul01的②脚电流增加，其内部振荡电路降低输出驱动脉冲占空比，使开关管Qlol的导通时间缩

短，输出电压降低。如果输出电压降低则Tl01输出驱动脉冲占空比升高，这样使输出电压保持稳定。
