EPSON PHOTO 830U打印机的电源电路

EPSON PHOTO 830U打印机的电源电路

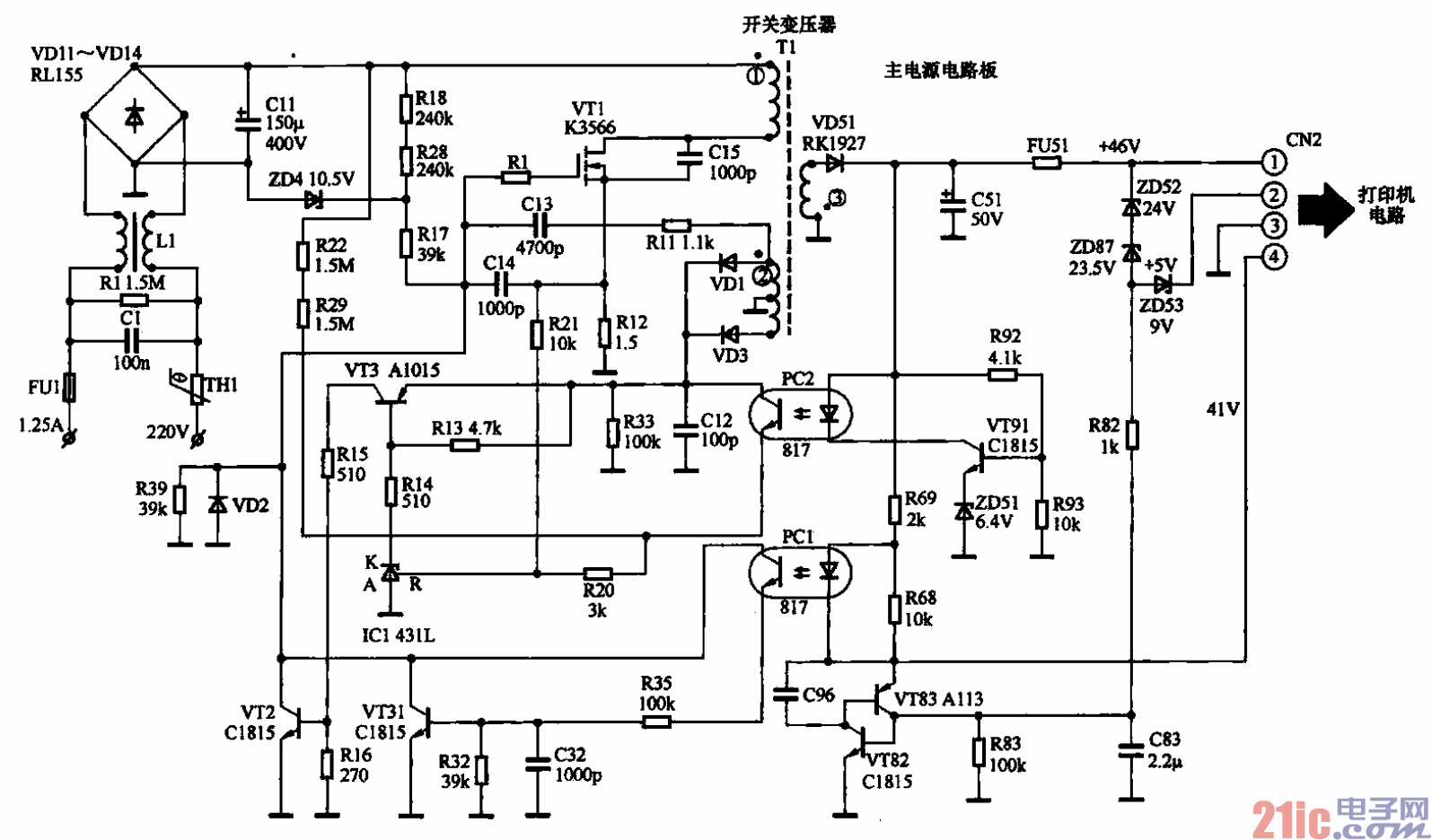

所示为EPSON PHOT0 830U打印机的电源电路，属于开关稳压电源。

    在正常工作时，电源供电输入插座将2,20V交流电供给电路板。220V交流电送入后，首先经过熔断

器和互感滤波器滤波。220V交流电经过滤波以后，送到由四个整流二极管组成的桥式整流电路中，将220V

交流电整流成大约300 V的直流电压，然后送到电解电容器CI1的两端。这个电解电容器的耐压值为400 V，

它主要用于对300 V的直流电压进行滤波。经过滤波以后，将300 V豹直流电压送给开关变压器Tl，开

关变压器Tl的另一端接到开关晶体管VT1的漏极上。300 V直流电压经启动电阻器R18后给开关型场效

应晶体管的栅极提供启动电压。这个电压加到开关场效应晶体管的栅极以后，其中就开始有电流流动，于

是在开关变压器的初级绕组中就会有电流。而在开关变压器中，有一组是正反馈绕组，就是一有电流马上

就产生一个感应信号，使得开关型场效应管进入振荡状态，振荡以后在开关变压器的初级绕组中就会产生

高频的振荡电流，在次级也会产生相应频率的感应电流。开关变压器次级的输出电压经过整流滤波后，由

输出引线输出两个直流电压，并送到主电路板上。
