康佳LC-TM2018型液晶电视机开关电源电路

康佳LC-TM2018型液晶电视机开关电源电路

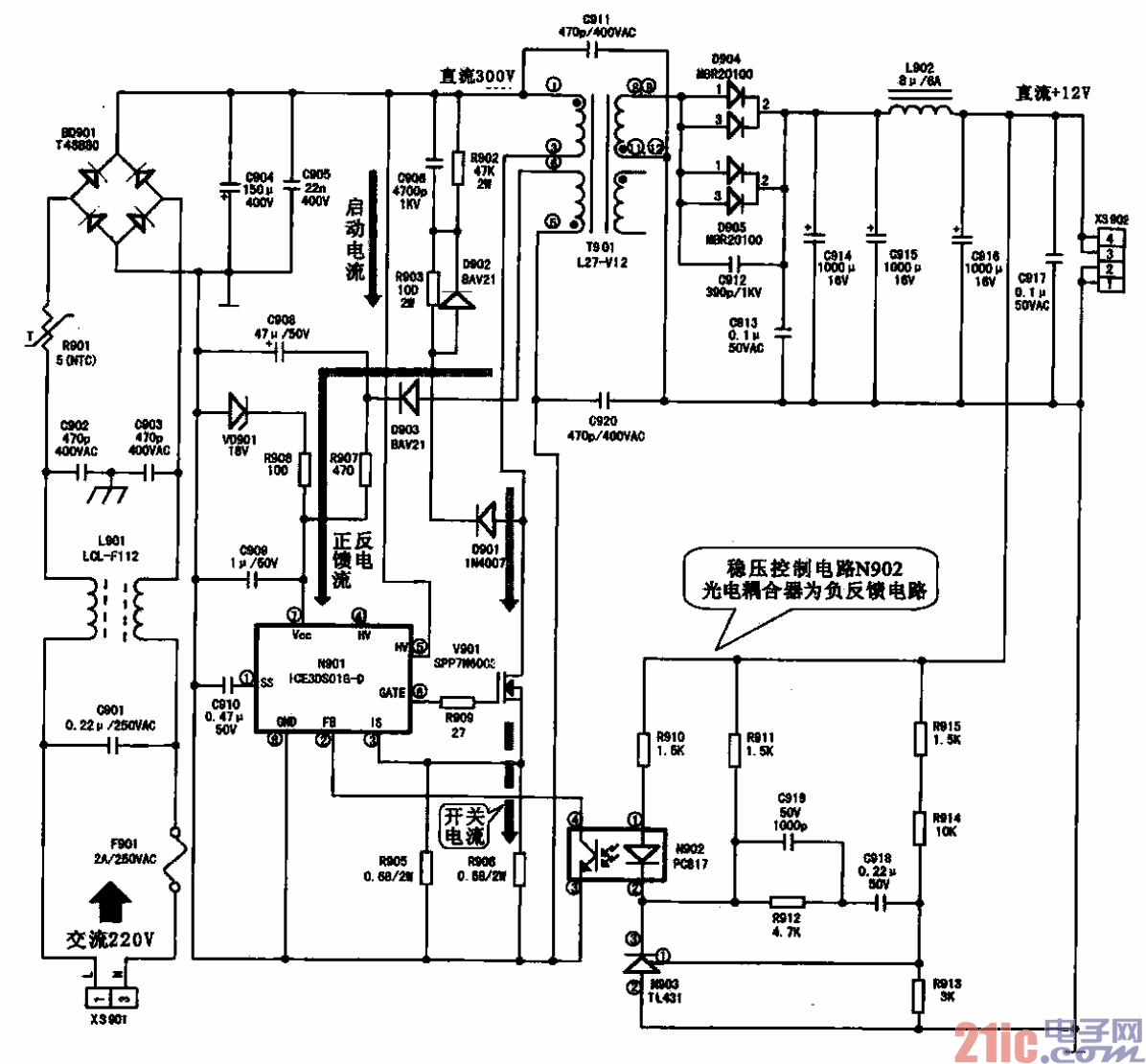

所示的是康佳LC-TM2018型液晶电视机的开关电源电路，由于液晶电视机内设有高压和大

电流器件，因而电路的性能也与显像管式电视机有所不同，该电路只输出一种电压，即+12 V电压。

    交薪e输入和整流滤波电路是将交流220 V电压经互感滤波器L901和桥式整流堆BD901后转换成约

300 V的直流电压。300 V直流电压经开关变压器T901的初级绕组①～③为开关场效应晶体管漏极提供偏

压，同时为开关、振荡、稳压控制集成电路N901⑤脚提供启动电压。

    开机后启动电压使N901内的振荡电路开始工作，由N901@脚输出驱动脉冲使开关场效应晶体管

V901工作在开关状态，于是场效应晶体管漏源极之间形成开关电流。开关变压器次级@～⑥绕组为正反

馈绕组，@脚外接有整流二极管D903，启振后的电压加到N901的⑦脚，作为正反馈电压，维持N901的振荡。

    开关变压器次级⑧、@～⑧、@输出经D904、D905（双整流管）整流、滤波形成+12 v电压，为减

小纹波在输出端加入了LC玎形滤波器。

    稳压控制电路主要由光电耦合器N902完成，+12 V电压经R915、R914、R913形成分压电路，在

R913上作为取样点为N903 (TL431)捉供误差取样电压，N903为误差放大器，控制光电耦合器N9Q2中

的发光二极管，+12 V电压的波动会使光电耦台器中的发光二极管发光强度有变化，这种变化经光电耦合

器中的晶体管反馈到N901的②脚，形成负反馈环路，进行稳压控制。
