清华同方电脑DVP-P636型DVD机的开关电源电路

清华同方电脑DVP-P636型DVD机的开关电源电路

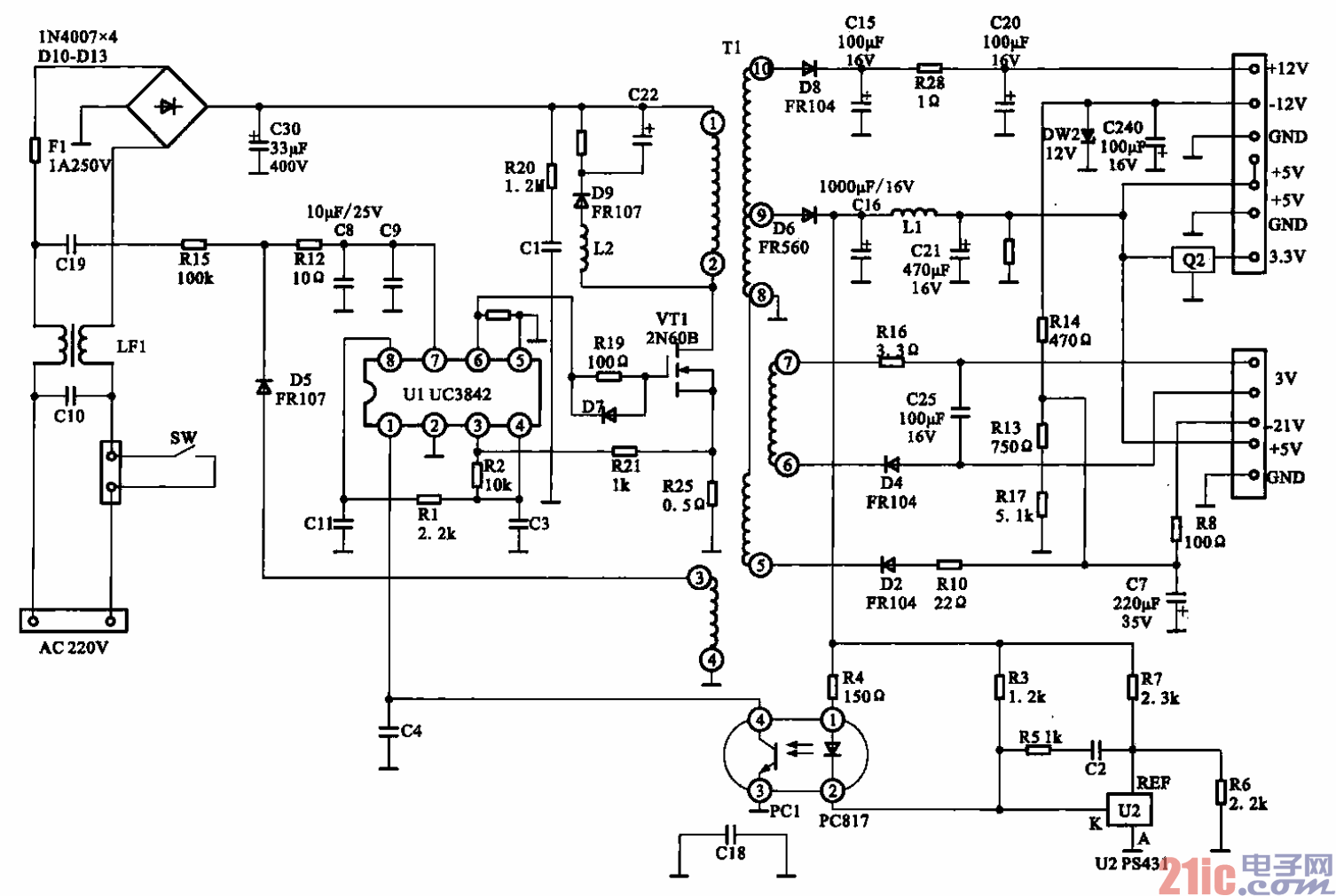

清华同方DVP-P636型DVD机的开关电源电路如图所示。

    交流220 V电压经整流、滤波得到300 V左右的直流电压，经过开关变压器Tl的①～@绕组，加到

场效应开关管vrri（2N60B）的捕极，为电源电路提供工作电源：同时，交流220V电压经过启动电阻器

R15、R12后，对c8充电，当C8两端的电压达到16 V时，Ul (UC3842)@脚便产生+5 V的基准电压，

经过Rl加到Ul的④脚，使其@脚内部的振荡器开始工作，产生的PWM脉冲从⑥脚输出，并经过R19

送到VTI的栅极，使VT1工作在开关状态，Tl的初级绕组上就有脉冲电流流过。根据电磁感应原理．Tl

的◎～④脚正反馈绕组便会产生感应脉冲电压。该电压经D5整流．R12限流，c8、C9滤波后得到17 V

左右的直流电压，并加到Ul⑦脚给Ul提供正常工作所需的工作电压。

    同时，Tl的其他绕组也会产生相应的感应脉冲电压，并经过相应的整流、滤波电路处理后，得到整

机正常工作所需的各级电压。

    当某种原因引起输出的电压升高时，5v电压随之升高，R6、R7的分压点（U2的输出电压设定端）

电位上升，U2 K极电位下降，流过光电耦合器①、②脚的电流增加，其内部发兆二极管的发光增强；光

敏三极管c-e结的内阻变小．PC1④脚的电位降低。Ul内部的控制电路启控，使U1@脚输出的脉冲信号

占空比减小，VT1的导通时间缩短，Tl次级输出的电压降低。
