开关电源集成电路5M0269R内部分立方框图

开关电源集成电路5M0269R内部分立方框图

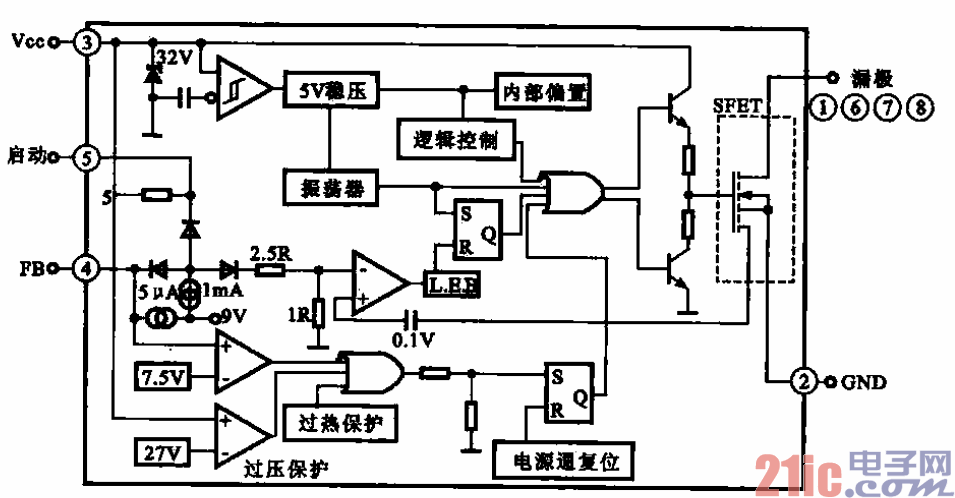

5M02659R为低功耗离线式开关电源集成电路，其内部电路方框图如图所示。

    1．开关振荡电路

    交流220 V市电经整流滤波后，产生300 V左右的直流电压。该直流电压一路经过开关变压器Tl01

@～④绕组加到IC101的①、@、⑦、@脚，另一路经启动电阻器Rl01对C105、C106充电，随着充电

的进行-Iclol@脚电压上升，当电压上升到超过闽值电压14 V时，内部各功能电路开始工作，此时开关

管进入开关状态a电路启振后，只要@脚电压不低于8.2 V，电路就将锁定在正常工作状态。电源工作后．

（勤却改由开关变压器@～①绕组产生的高频感应脉冲电压经D106整r,，R103限流及c105、C106滤波后

所产生的约16 V直流电压供电，以满足IC101正常工作时的供电要求。

    电源工作后，各次级绕组上的脉冲电压分别经各自的整流、滤波电路后输出-24 V、F+、F-电压为荧

光显示屏供电；+12 V、-12 V为主板音频处理电路供电；+5 V直流电压为主板伺服驱动电路及各芯片供

电．+5 V电压还经主板稳压电路产生+3.3 V电压为解压芯片供电。

    2．稳压电路

    当因某种原因导致输出电压升高时，+5 V输出电压也会升高，通过取样电阻器R1()8、R107分压后

加到IC103控制端①脚的电压也相应升高，使得流过ICl(}3酌⑤叫晷脚电流增加，IC102内部的发光二极

管发光增强，其④脚电压因此降低，经ICI01内部电路处理后，使开关管导通时间变短，开关变压器储能

减少，输出电压降低，从而达到稳定输出电压的目的。若输出电压降低时其稳压控制过程与上述过程相反。

    3.保护电路

    (1)过压保护

    当电网电压升高或稳压控制电路失控造成输出电压过高时，开关变压器②～①绕组上的电压也会相

应升高，经D106整流，C105滤波后加到1C101@脚的电压也相应声高。当③脚电压幅度超过阈值电压

25 V时，ICIOI内部过压保护电路启动，开关管截止。

    (2)欠压保护

    当输入交流电压过低时，开关变压器@～①绕组上的电压幅度也会随之降低，经DJ 06整流，C105

滤波后加到1C101③脚的电压也相应降低。当③脚电压低于8.2 V时，IC101内部欠压保护电路动作，开

关管截止。

    (3)过载保护

    ICI01内部设有过载（过流）保护电路，若因负载过重或其他原因导致开关管导通电流峰值超过0,9A

时，过载保护电路动作，开关管截止。

    (4)过熟保护

    IC101内部集成有过热保护电路。当IC101内部管苍结温超过1600C时，过热保护电路启动，开关管

截止而关闭，达到过热保护的目的。

    此外，该电源还在开关变压器Tl01⑥～④绕组间接有C103、R102、C104、D105组成的开关管漏极

尖峰电压吸收电路，以保护开关管。
