中龙-ZL-2801A型DVD机的开关稳压电源电路

提问者：bo791755101 地点：- 浏览次数：8268 提问时间：02-08 00:25

我有更好的答案

1条回答: chm3 02-10 23:26 回答数：被采纳数：

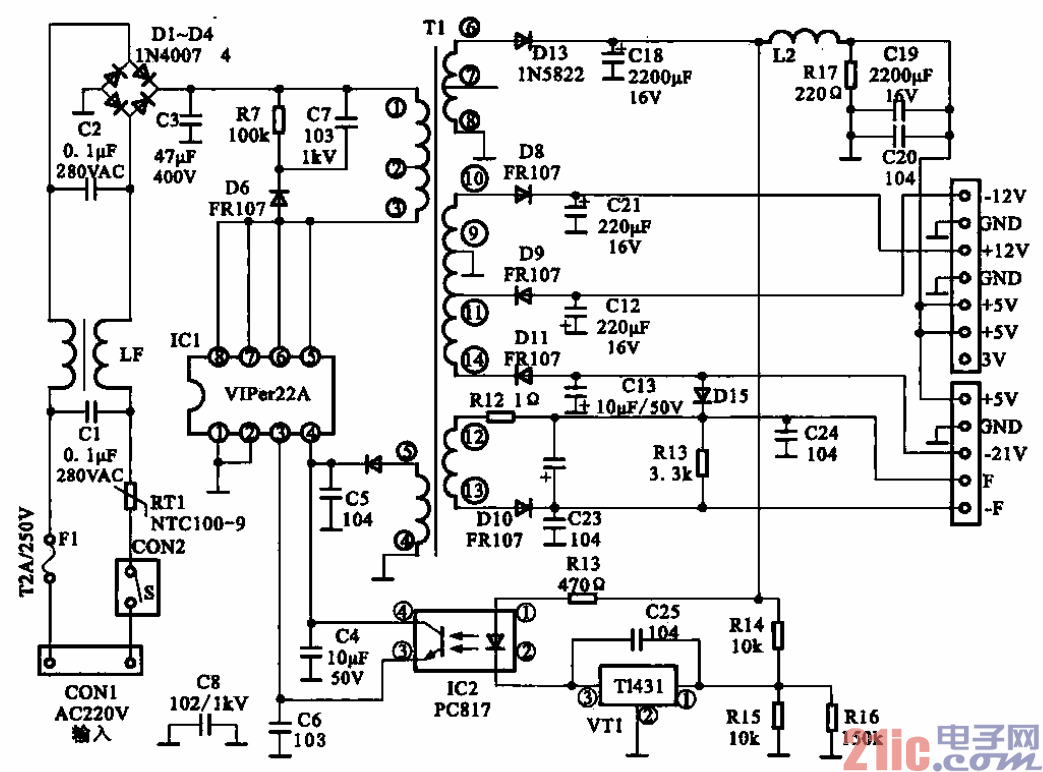

中龙-ZL-2801A型DVD机的开关稳压电源电路

所示为中龙ZL-2801A型DVD机的开关稳压电源电路，它主要是由交流输入电路、整流滤

波电路、开关振荡电路、开关变压器Tl、次级整流滤波和稳压电路等构成的。

    1．交流输入电路

    交流输入电路是由电源开关S、熔断器Fl、互感滤波器LF及滤波电容器Cl、C2等构成的，其功能

是滤除交流输入信号中的干扰和噪波。

    2．整流滤波电路

    220 V交流电压经滤波后是由桥式整流堆D1～D4和滤波电容器C3构成的桥式整流电路进行处理，

然后输出约300 V的直流电压并送到开关变压器TI的①脚。

 评论0  赞99

1 / 3
