机顶盒中的开关电源电路

机顶盒中的开关电源电路

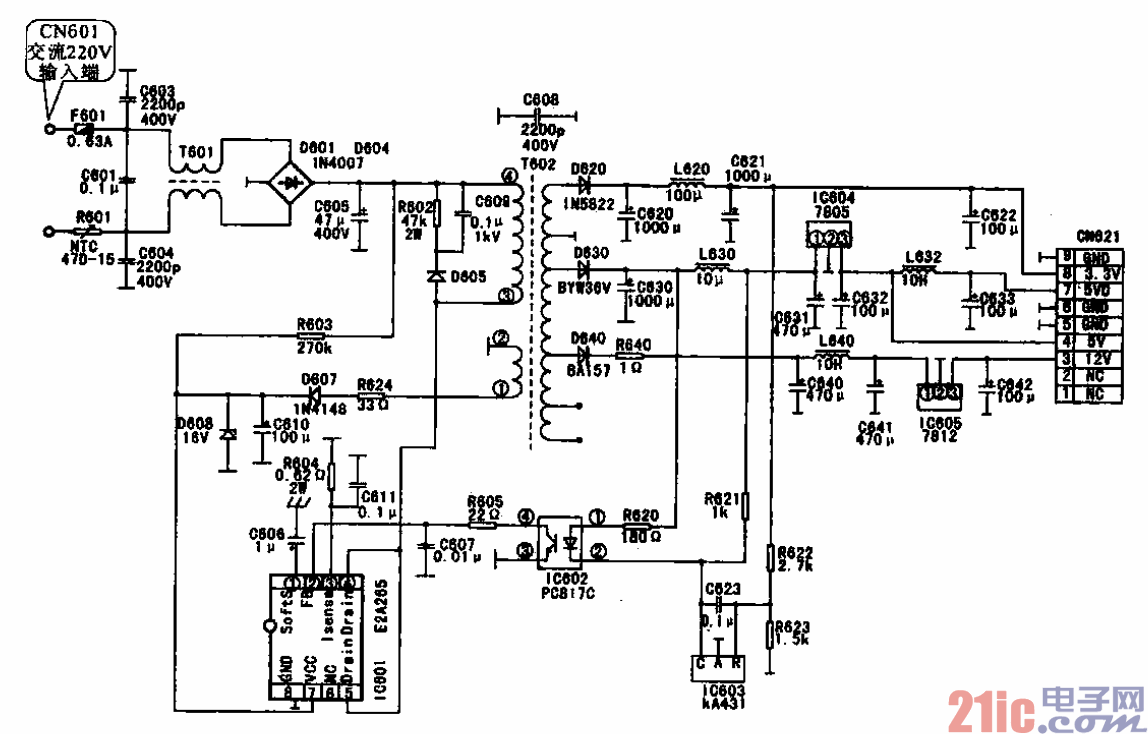

数字有线电视机顶盒中的开关电源电路如图所示。从图可见，它主要是由交流输入电路、整流

滤波电路、开关振荡电路、开关变压器T602、次级整流滤波和稳压电路等构成的。

    (l)交流输入电路

    交流输入电路是由熔断器F601、互感滤波器T601.滤波电容器C601、C603、C604等构成的。其功

能是滤除交流输入信号中的脉冲干扰。

    (2)整流滤波电路

    交流220 V电压经滤波后由桥式整流堆D601、整流和滤波电容器C605，滤波、桥式整流电路输出

的约300 V直流电压送到开关变压器T602④脚。

    (3)开关振荡电路    ’．

    开关振荡电路主要是由JC601和外围电路等构成的。振荡电路、稳压控制电路和开关场效应晶体管

等部分都集成在IC6(tl (E2A265)之中．开机后，交流220 V整流输出的300 V直流电压经开关变压器

T601初级绕组④～@加到IC601的固、⑤脚，IC601④、@脚内接开关场效应晶体管的漏极。开机的同时，

直流300V经R603。形成寤动电压加到IC601的⑦脚，为IC601内的电路供电，使IC601内的振荡电路启

振，开关变压嚣T601的初级绕组④一@中开始有开关电流。

    T601的淡级绕组④～②中会感应出开关信号，①脚的输出经整流滤波和稳压电路形成正反馈信号叠加

到1C601的⑦脚，保持⑦脚有足够的直流电压，便可维持IC601中的振荡，使开关电路进入稳定的振荡状态。

    (4)次级整流输出电路

    次级绕组有多个抽头，每个绕组抽头的输出端都接有整流、滤波电路，分别输出3.3 V、Sv和12 V

等电压。

    误差检测电路设在3.3 V输出电踣中，3.3 V与地之间串接两个分压电阻器．R622、R623的分压点作

为电压取样端，取样电压加到误差放大器IC603的输入端R。光电耦台器IC602②接在IC603的C端。当

输出电压变化时会引起IC602中发光二极管发光强度的变化，这样会使IC602中光敏晶体管集电极和发射

极之间阻抗的变化。IC602的④端接在IC601的②脚，@脚为IC601稳压负反馈信号的输入端。这个负反

馈环路可以使输出电压得到稳定。

    IC604 (7805)为5v三端稳压器．IC60s为12V三端稳压器。
