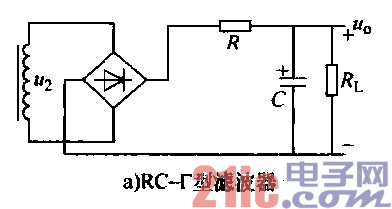

在有些场合．如果负载电流不大，为了减轻重量，降低成本，缩小体积，可将上述两个复式滤波器上
的L用一只电阻来代替，组成RC型滤波器和RC-7r型滤波器，如图所示。
在RC滤波器中，R大滤波效果好，但电阻上压降损失也大。一般在小电流的场合，电阻通常取几十
到几百欧，电容取几百微法(200yF，5001uF)。
在整流后需加滤波电容，滤波电容的容量需根据用电负荷的大小来选取，通常选用几十微法至几百微
法。有些要求较高的直流电源，还需增设集成稳压器进行稳压，以取得纹波较小的高质量的稳压电源。滤
波电容容量与负载电流的关系见表12-2，可根据输出电流选择滤波电容的大小。
