串联型直流稳压电源

可以看出，一个稳压电源通常都是由变压器、整流滤波、调整元

件、比较放大、基准电源和取样等6个部分构成，有些稳压电源中还有过载或短路保护装置。

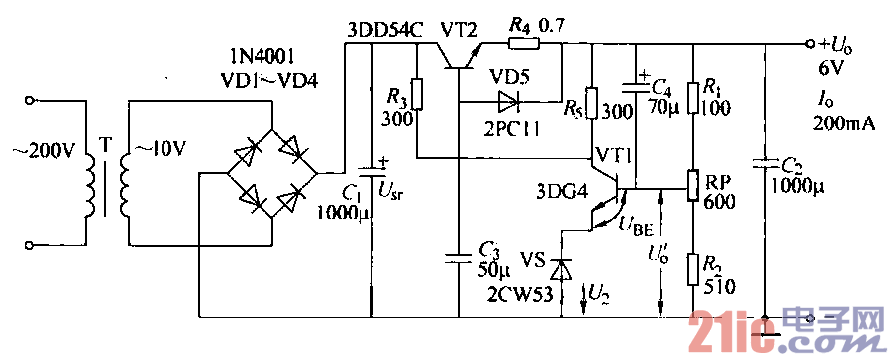

    电路由变压器T将220V降压为10V，VD1～VD4桥式整流把交流10V变为脉动的直流电，经电容c1

滤波，再由稳压、放大、取样环节，使调整管VT2工作，输出直流电Uo为6V。调整取样电阻RP的大

小，就可以改变输出电压U。在6V以内变化，该电路输出电流Io为200mA。

    它的稳压工作过程是：当输出电压发生变化时，通过电阻分压器来“取样”，与基准电源比较后，放大

器将误差信号放大，送到调整管的基极调整其管压降，以达到稳定输出电压的目的。一般地讲，放大环节

的放大倍数愈大，稳定度就愈高。

  下面我们对照图12 - 21a所示稳匝电源方框图逐一分析如下：

  (1)基准电压基准电压应是一个稳定性较高的直流电压，否则，由于基准电压值改变了，即使U，不

变t也会引起输出电压的变化，影响了输出电压的稳定性。

    目前．基准电压往往采用硅稳压管vs和凤取得，如图12-21b所示，稳压管电路的关键是选择限流

电阻，其阻值应保证当输入电压【‘最小时，流过稳压管柏电流也不小于维持稳定电压下的最小电流
