手机直插式充电器电路

手机充电器的输入交流电压为190～245V，50Hz，80mA。输出电压为5v、500mA。其电路工作原理

分析如下：

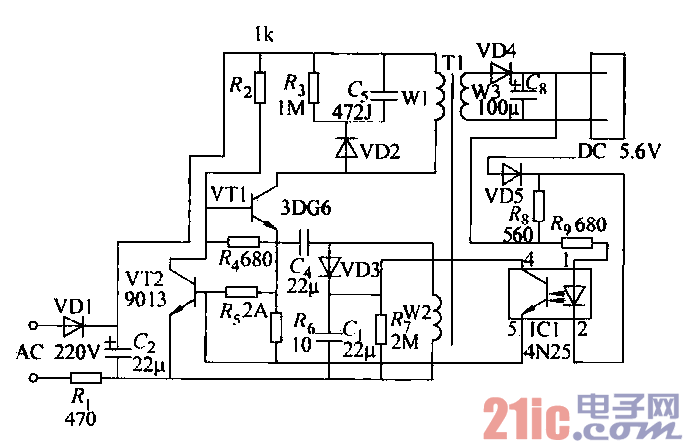

    手机直插式充电器电路如图12-39所示。交流220v电压经二极管VD2半波整流，电容CZ滤波，在其

两端形成300V左右的直流电压。该电压经开关变压器Tl -次绕组Wl加到晶体管VI1的c极。同时，该

电压经启动虫阻岛为VT1的b极提供一个

正向偏置电压，使VT1导通。此时，VT1和

Tl组成的间歇振荡电路开始工作，Tl -次

绕组Wl中有电流通过，W2绕组感应的电压

通过反馈电阻风和电容C4加到VT1的b

极。由于正反馈作用，使晶体管VT1的b极

导通电流加大，使其迅速进入饱和区。与此

同时，W2绕组感应的电压经二极管VD6整

流、电容Ci滤波后，作为光电耦舍器1C1④

脚（受光晶体管集电极）电源。同时该电压

经兄向0充电，随着C4两端电压不断升

高，vri的b极电压逐渐降低，使VT1逐渐

退出饱和区（其集电极电流开始减小），Tl

绕组WI中产生的磁通量也开始减少。W2绕

组感应的负反馈电压，使Vn迅速截止，完成一个振荡周期。在VT1进入截止期间．Tl的二次绕组W3

感应的电压经二极管VD7整流、电容G滤波岳，输出一个5V左右的直流电压。

    当充电器输出电压升高时，IC1的①、⑦脚二极管导通，使其③、④脚所接的受光晶体管导通j使晶

体管VT2导通-把VTI的基极电压拉低，使其导通时间缩短或迅速截止。经T1耦合乒7．尊二次侧输出电

压降低。反之，将使二次侧输出电压升高，从而确保充电器输出电压稳定。

  在接涵电源瞬间或当某种原因使VTl的L电流过大对，在R上fr91f降就大，,ffi tVT2导通，VT1截

止．1从而有效防止开关瞥：VTI因冲击电流过大碾损坏。VT2是过电流保护管，Rs是VT1的取样保护

电阻。
