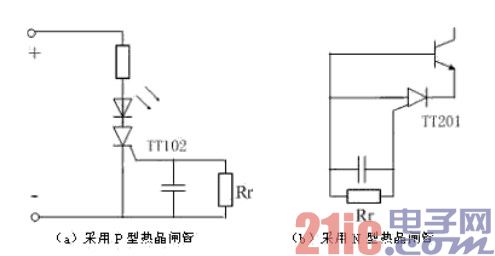

本文介绍了一款直流开关电源内部器件过热保护电路。该电路采用温度继电器来检测电源装置内部的温度，当电源装置内部产生过热时，温度继电器就动作，使整机告警电路处于告警状态，实现对电源的过热保护。如下图(a)所示，在保护电路中将P型控制栅热晶闸管放置在功率开关三极管附近，根据TT102的特性(由 Rr 值确定该器件的导通温度， Rr 越大，导通温度越低)，当功率管的管壳温度或者装置内部的温度超过允许值时，热晶闸管就导通，使发光二极管发亮告警。倘若配合光电耦合器，就可使整机告警电路动作，保护开关电源。该电路还可以设计成如图(b)所示，用作功率晶体管的过热保护，晶体开关管的基极电流被N型控制栅热晶闸管TT201旁路，开关管截止，切断集电极电流，防止过热。
