一款伺服式稳压电源电路图

一款伺服式稳压电源电路图

提问者：tianyou15 地点：- 浏览次数：785 提问时间：02-12 11:47

我有更好的答案

1条回答: Ada543 02-17 17:01 回答数：0 被采纳数：0

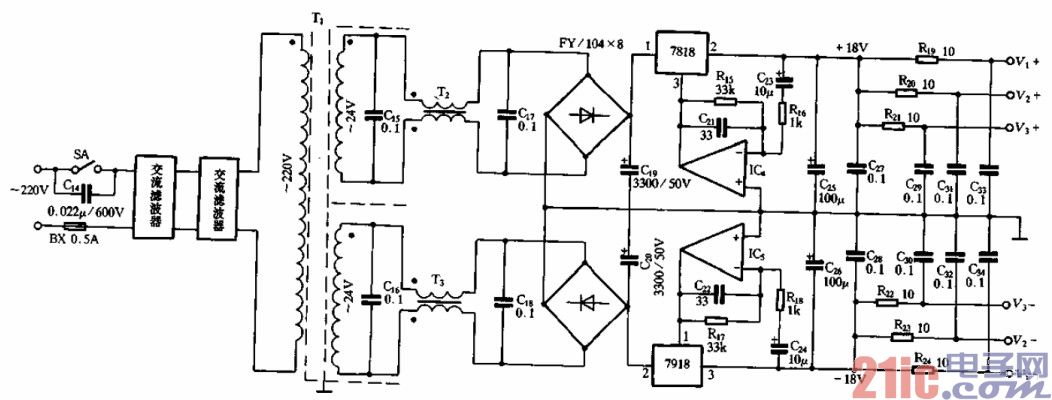

下图所示的是一款功放专用的伺服式稳压电源电路图。电路采用78 1 8和79 1 8两只正负输出的集成稳压器，LF353作伺服电路，输出三组正负对称的18v电压。该电路采用双桥式整流供电，交流输入采用了两级交流电源滤波净化方式，进一步提高了电源的纯净度。
