电源电路电源

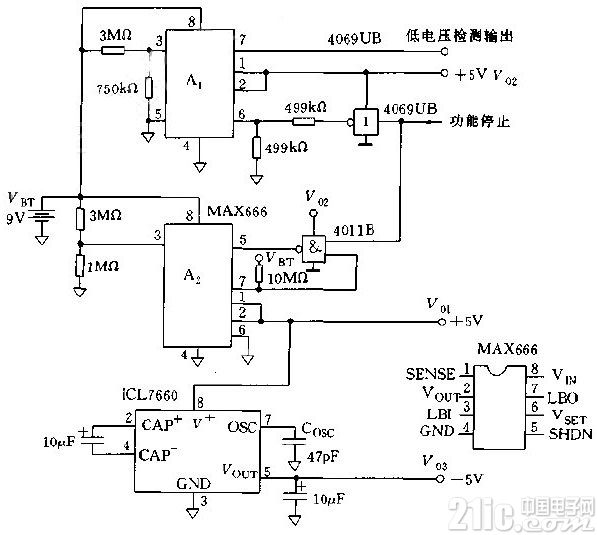

采用线性稳压器构成的微处理机电源电路如下图所示,采用2个MAX666简单构成。CPU与A/D转换器供电电源采用A2,RAM与实时时钟供电电源采用A1。MAX666的输出电压Vo由VSET(6脚)进行控制,若VSET接GND,输出为固定5V电压。若用电阻对Vo进行分压,分得的电压加到VSET端,从而可编程输出。
