湿度传感器线性频率输出式相对湿度测量电路图

湿度传感器线性频率输出式相对湿度测量电路图

提问者：ywewywf 地点：- 浏览次数：8574 提问时间：07-01 23:24

我有更好的答案

1条回答: dull20112011 07-02 14:10

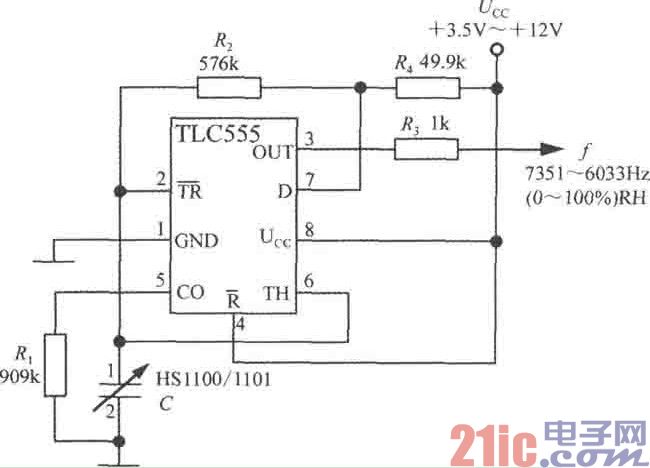

线性频率输出式相对湿度测量电路如图所示，电源电压范围是UCC=+3.5～+12V。利用一片CMOS定时器TLC555，配上HS1100/1101和电阻R2、R4构成单稳态电路，将相对湿度转换成频率信号。输出频率范围是7351～6033Hz，所对应的相对湿度为0～100%。当RH=55%时，f=6660Hz。输出频率信号可送至数字频率计或单片机系统，测量并显示出相对湿度值。R3为输出端的限流电阻，起保护作用。

 评论0  赞81
