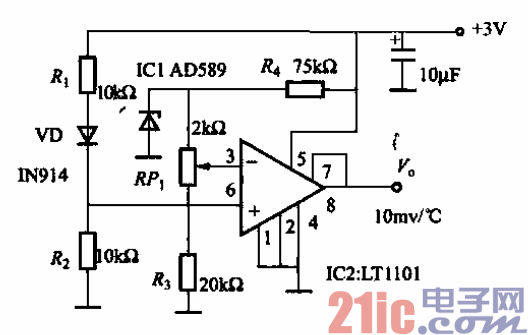

在电池供电的电路中,要求电压低、功耗低。低电源电压的二极管测温电路可以满足
要求,如图1-27所示。该电路测温范围为O—125℃温度,精度为±0.5℃。
Ri、R2、VD为温度检测元件,IC1为1.2V精密基准电压源,RP1调节③脚电位,用
于给输出温度定标,例如,在25℃时,调RP],
使输出电压为250mV。二极管VD上温度每变
化l℃,正向压降会降低约2mV,该变化反映
在月2上,并送IC2放大后输出电压变化量为
lOmV/oC。LT1101通过内部电阻设.定增益
为lo。
