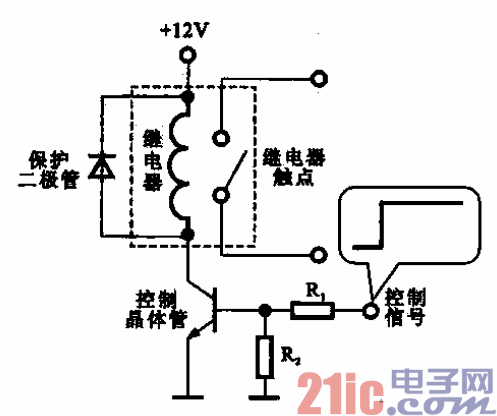

所示为继电器控制电路。在微波炉里有很多开关，如开关接通就可以实现供电，开关断开

就可以实现保护。在微波炉中还有很多的元器件需要控制，如电风扇、灯泡、食物转盘、定时器等。

    在电路当中继电器控制的信号大都属于强信号，很多都是220 V的电压。如果直接使用晶体管控制

开关，那么晶体管就要承受220 V高压，这就必须使用耐高压的晶体管和大功率晶体管。这不仅会使电路

的制作成本提高，而且检修时的安全性也有所保证．因为晶体管的电压高、电流大，就必然需要加散热片，

散热片就可能带电，晶体管的三个脚也可能带电，这样就非常不安全。采用继电器就可以实现用低压信号

控制高压信号。

    从图中可以看到，在继电器内有一个被制成电磁铁的线圈，通电时电磁铁会动作，从而带动触点开

合．触点上的电压和继电器线圈是隔离的，所以控制继电器线圈的电路中不会有高压，非常安全。

    图中左右两个电路在结构上是相同的，只是所采用的控制晶体管不同，左侧的电路使用的是NPN型

晶体管，右侧的电路使用的是PNP型晶体管。PNP型晶体管和NPN型晶体管的极性不一样，所以在采用

PNP型晶体管的电路中，电压要加在PNP型晶体管的发射极，接地要接在继电器这一端。宅的驱动信号

也与前面所讲的(NPN型晶体管电路)相反，如果晶体管截止，电路中的控制信号是高电平，如果控制

信号出现低电平．晶体管就会导通，进而12 V就会流过继电器，来控制继电器触点的接通或断开。电路

中接PNP型的晶体管，所设计的保护二极管的极性也得反过来，因为线圈产生感应电动势的极性也是变

的，在看电路图时，要注意晶体管的型号．晶体管的型号不同，控制信号、电压极性、保护二极管都是不

同的。
