AD524构成的350Ω电桥测量放大电路

AD524构成的350Ω电桥测量放大电路
提问者:fdhsfagd 地点:- 浏览次数:1072 提问时间:05-01 08:05
我有更好的答案
提 交
1条回答
文艺复兴的凯撒 05-10 14:55

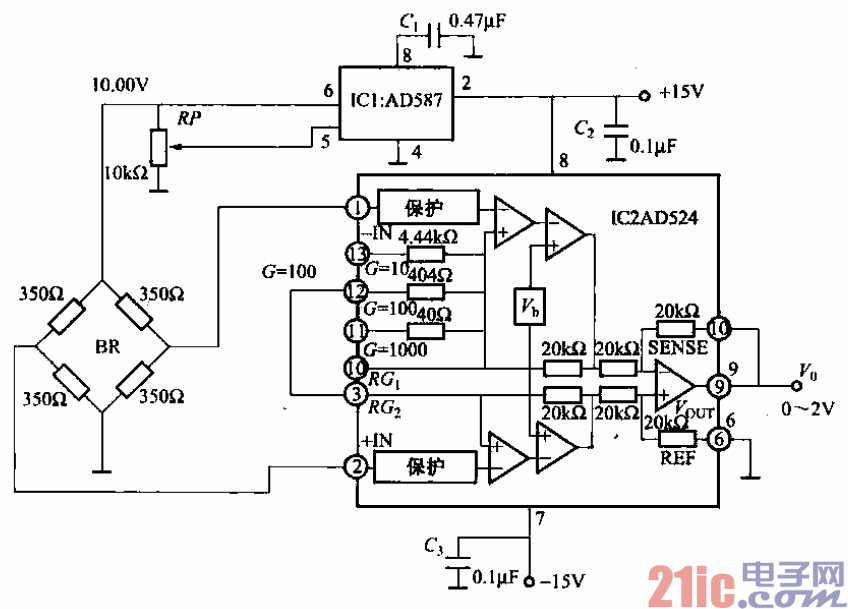

所示为AD524构成的350n电桥测量放大电路。IC1提供精密IO. OOV基

准电压(RP微调输出电压,要求不是特别精确的情况下,可以舍去RP)给电桥传感器

(可以是压力传感器、气体传感器等)。IC2设置成增益为100的放大器,信号放大后从⑨

脚输出O一2V模拟电压。
