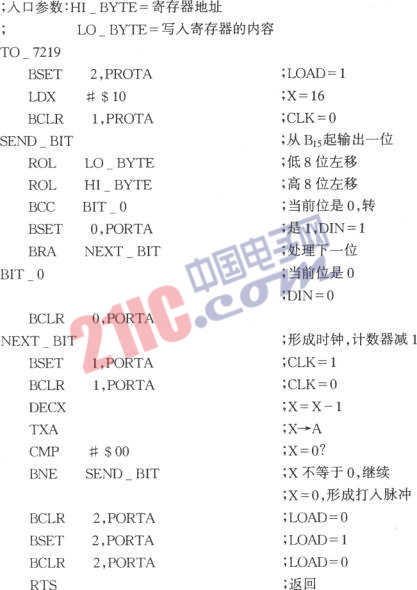

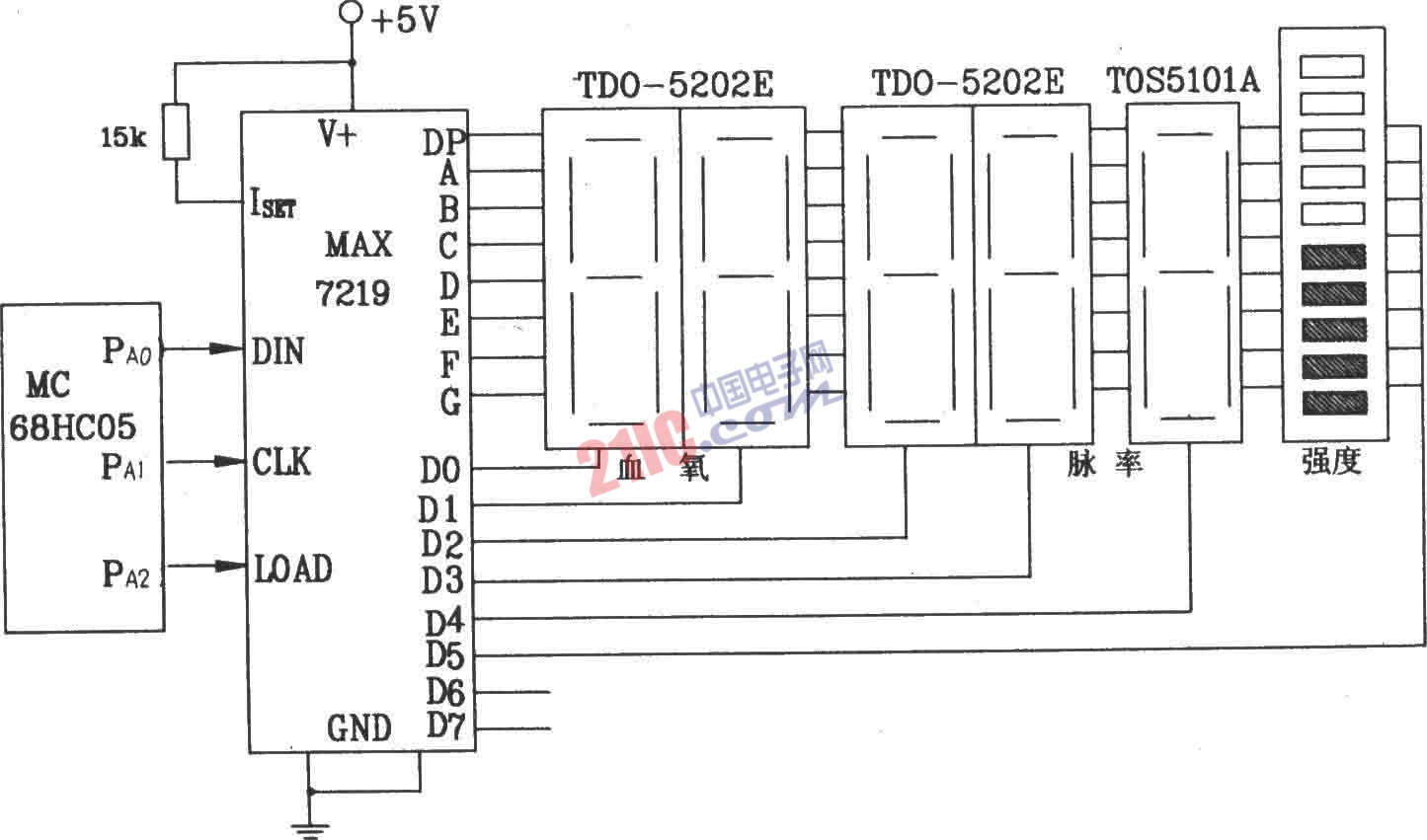

由MAX7219串行接口8位LED显示驱动集成电路与68HC05单片机构成的接口电路图 初始化 通电后7219进入关断方式，至少经过250肚s才退出。因此必须对它们进行必要的初始化后才能正常工作。包括退出关断方式、指定译码方式和被译码的数位、设定亮度和扫描限等。考虑到程序可能在热启动运行，因此在初始化程序开始也可先进入关断方式，即完成如下操作： ?写入O000H，关断7219 ?延时至少250µs ?写入0001H，退出关断方式 ?写入091FH，数位0～4为译码方式 ?写入0AOFH，置为最亮状态 ?写入0805H，设扫描限为数位0～5显示 ?写入0F01H，进测试方式，各段全显示 ?延时5s ?写入0F00H，退出测试，进入正常方式 显示驱动程序
